產品介紹

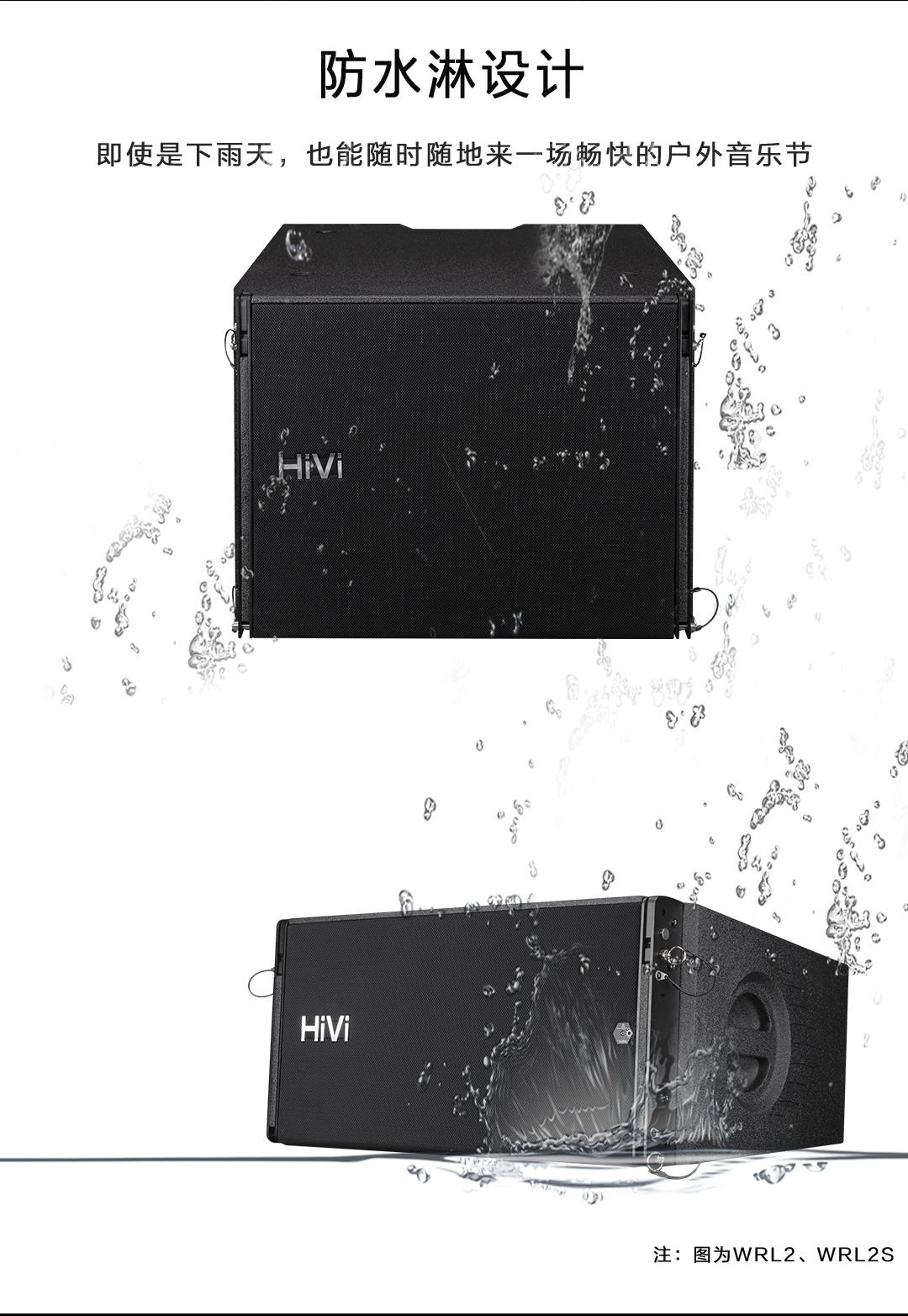

WR系列是惠威公司全新推出的防水淋線陣列外置分頻音箱系統，按照IPX6國際防水等級標準進行設計，可在意外的降雨天氣和含水密度較高的各種惡劣環境下滿足專業擴聲需求。WR系列通過對波陣面的校正，使其接近于平面波傳輸，從而解決遠距離傳播的困擾，通過特制的吊掛系統能使多只音箱快速地配合銜接，形成良好的垂直覆蓋面線聲源，指向性好，連續聲壓級高，動態大，瞬態很好，配合其WR超低頻音箱以理想的外置分頻組合配置能取得良好的擴聲效果。本套系統特別適合各種戶內外體育館、大會堂、禮堂、劇院、演藝廳、多功能會議室等擴聲需求;并配套有專用吊架、插銷、各類連接件及專利音響擴聲指向區域的自動定位裝置等。
技術參數
型號	WRL22	WRL22S
類型	外置三分頻音箱	超低頻音箱
頻率范圍	LF：60HZ-3KHz MF：60HZ-3KHz HF：1KHz-22KHz	30Hz-250Hz
額定功率	LF：350W MF：350W HF：150W	800W
靈敏度	LF：100dB MF：100dB HF：112dB	102dB
最大聲壓級（峰值）	LF：131dB MF：131dB HF：140dB	137dB
額定阻抗	LF：16Ω MF：16Ω HF：16Ω	8Ω
單元配置	LF：110”(65mm音圈)釹磁 MF :110”(65mm音圈)釹磁 HF :1*2.6”(65mm音圈)釹磁	1*18”(100mm音圈)鐵磁
輸入連接	LF（1+，2-） MF（3+，4-） HF（5+，6-）	（1+，2-）
指向系統	鐳射激光指向輸入3+，4-（選配件）	/
吊掛系統	專用陣列吊掛系統	專用陣列吊掛系統
覆蓋角度（H×V）	90度×10度	/
正面保護	黑色加硬鋼網（防水網布）	黑色加硬鋼網（防水網布）
箱體板材	樺木夾板	樺木夾板
箱體表面	環保耐磨黑色聚脲防水漆	環保耐磨黑色聚脲防水漆
安裝	吊掛、堆疊	吊掛、堆疊
尺寸（mm）（寬×高×深）	860×303×470	860×555×730
凈重(±10%)	35KG	68KG
音響擴聲區域鐳射激光指向定位使用說明
1、首先確保功放與8芯防水音箱座（3+，4-）端口連接正確，輸入小電壓的15KHz的正弦波信號，會聽到低音喇叭輕微的高頻聲，然后繼續緩慢地加大輸入信號電壓，直到音箱正面的激光出光口發出穩定的光束，光束的投射位即為音箱的擴聲指向區域。注：使用此功能時，請將（1+，2-）、（5+，6-）的端口靜音，防止燒壞喇叭。 2、激光束定位示意圖。注：此指向系統為選配件，使用前請先確保音箱是否具有此功能。

型號	WRL22	WRL22S
類型	外置三分頻音箱	超低頻音箱
頻率范圍	LF：60HZ-3KHz	30Hz-250Hz
	MF：60HZ-3KHz
	HF：1KHz-22KHz
額定功率	LF：350W	800W
	MF：350W
	HF：150W
靈敏度	LF：100dB	102dB
	MF：100dB
	HF：112dB
最大聲壓級（峰值）	LF：131dB	137dB
	MF：131dB
	HF：140dB
額定阻抗	LF：16Ω	8Ω
	MF：16Ω
	HF：16Ω
單元配置	LF：1*10”(65mm音圈)釹磁	1*18”(100mm音圈)鐵磁
	MF :1*10”(65mm音圈)釹磁
	HF :1*2.6”(65mm音圈)釹磁
輸入連接	LF（1+，2-）	（1+，2-）
	MF（3+，4-）
	HF（5+，6-）
指向系統	鐳射激光指向輸入3+，4-（選配件）	/
吊掛系統	專用陣列吊掛系統	專用陣列吊掛系統
覆蓋角度（H×V）	90度×10度	/
正面保護	黑色加硬鋼網（防水網布）	黑色加硬鋼網（防水網布）
箱體板材	樺木夾板	樺木夾板
箱體表面	環保耐磨黑色聚脲防水漆	環保耐磨黑色聚脲防水漆
安裝	吊掛、堆疊	吊掛、堆疊
尺寸（mm）（寬×高×深）	860×303×470	860×555×730
凈重(±10%)	35KG	68KG
