Laser系列是HiVi惠威公司全新推出的線陣列音箱系統，采用特制的三點吊掛系統結構，形成良好的垂直覆蓋面指向性，連續聲壓級高，動態大，瞬態很好，配合其Laser系列超低頻音箱以理想的外置分頻組合配置，能取得良好的擴聲效果。

本套系統特別適合各種體育館、大會堂、禮堂、劇院、演藝廳、多功能會議室等擴聲需求;并配套有專用吊架、插銷、各類連接件及選配專利音響擴聲指向區域的自動定位裝置等。

技術參數

型號

Laser20

Laser20S

類型

外置二分頻音箱

超低頻音箱

頻率范圍

LF：50Hz-3KHz

HF :1KHz-22KHz

30Hz-250Hz

額定功率

LF：450W

HF：150W

800W

靈敏度

LF：100dB

HF：112dB

100dB

最大聲壓級（峰值）

LF：133dB

HF：140dB

137dB

額定阻抗

LF：16Ω

HF：16Ω

8Ω

單元配置

LF：1*12"（75mm音圈）釹磁

HF：1*2.6"（65mm音圈）釹磁

1*18（100mm音圈）鐵磁

輸入連接

NL8P LF&Laser（1+，1-）

HF+MF（2+，2-）

NL8P:（1+，1-）

指向系統

鐳射激光指向輸入1+，1-（選配件）

/

吊掛系統

專用陣列吊掛系統

專用陣列吊掛系統

覆蓋角度（H×V）

90×7度

/

正面保護

黑色加硬鋼網（防水網布）

黑色加硬鋼網（防水網布）

箱體板材

樺木夾板

樺木夾板

箱體板面

環保耐磨黑色點漆

環保耐磨黑色點漆

安裝

吊掛、堆疊

吊掛、堆疊

尺寸（mm）（寬×高×深）

750×366×583

750×555×780

凈重(±10%)

36.5KG

65KG

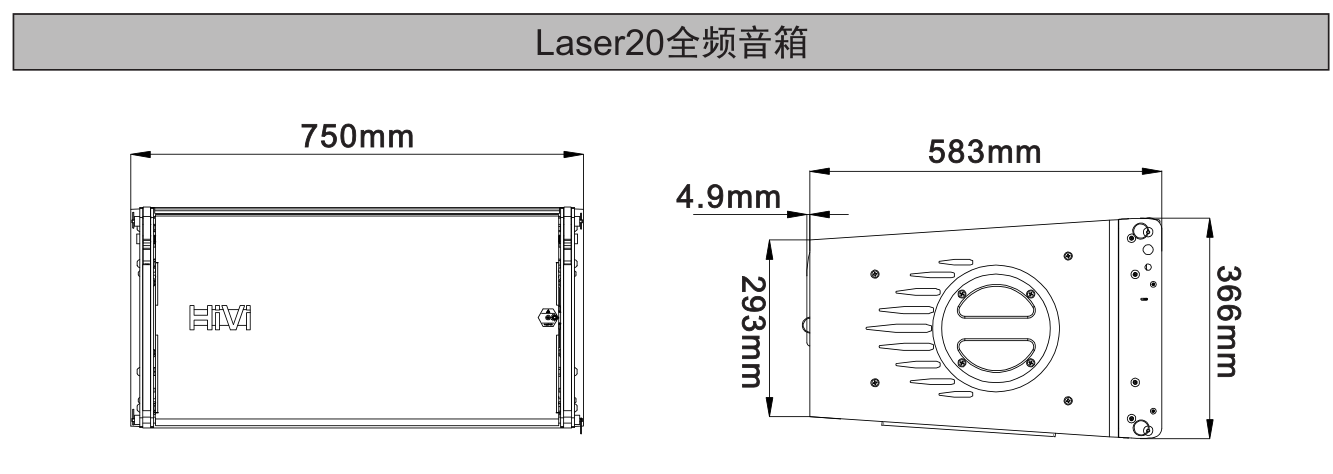

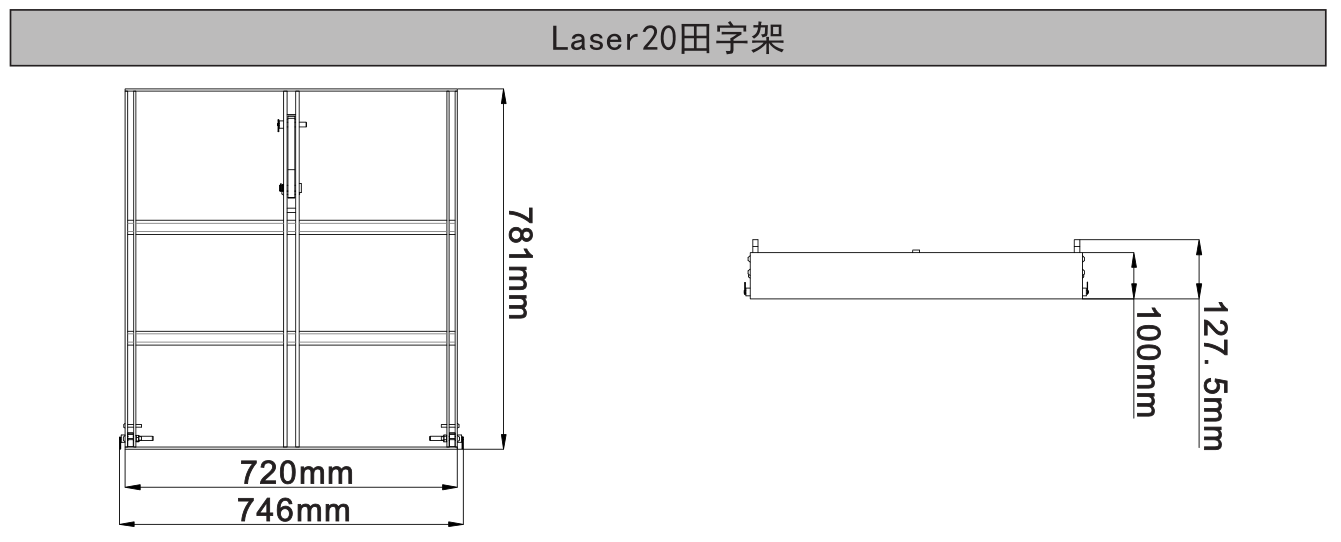

尺寸與結構圖

音響擴聲區域鐳射激光指向定位使用說明

1、首先確保功放與8芯防水音箱座（1+，1-）端口連接正確，輸入小電壓的15KHz的正弦波信號，會聽到低音喇叭輕微的高頻聲，然后繼續緩慢地加大輸入信號電壓，直到音箱正面的激光出光口發出穩定的光束，光束的投射位即為音箱的擴聲指向區域。

注：使用此功能時，請將（2+，2-）的端口靜音，防止燒壞喇叭。

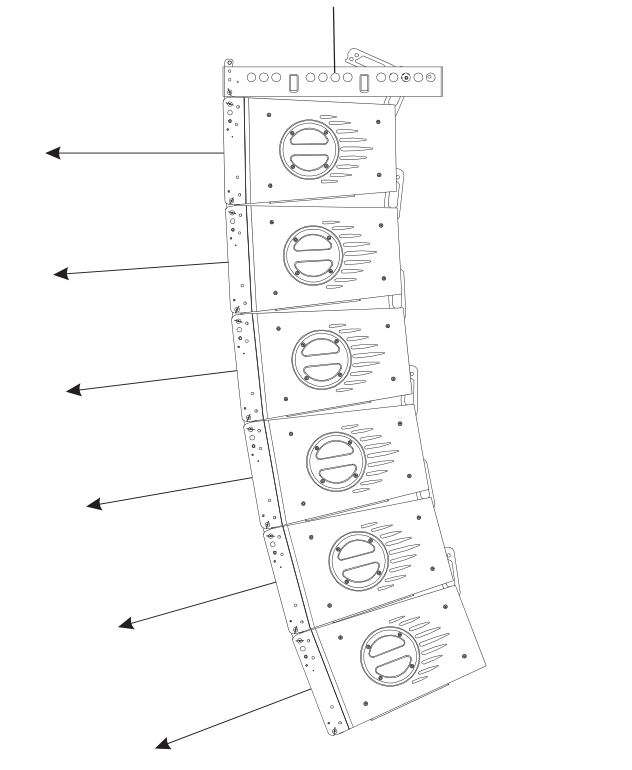

2、激光束定位示意圖，如圖。

注：此指向系統為選配件，使用前請先確保音箱是否具有此功能。

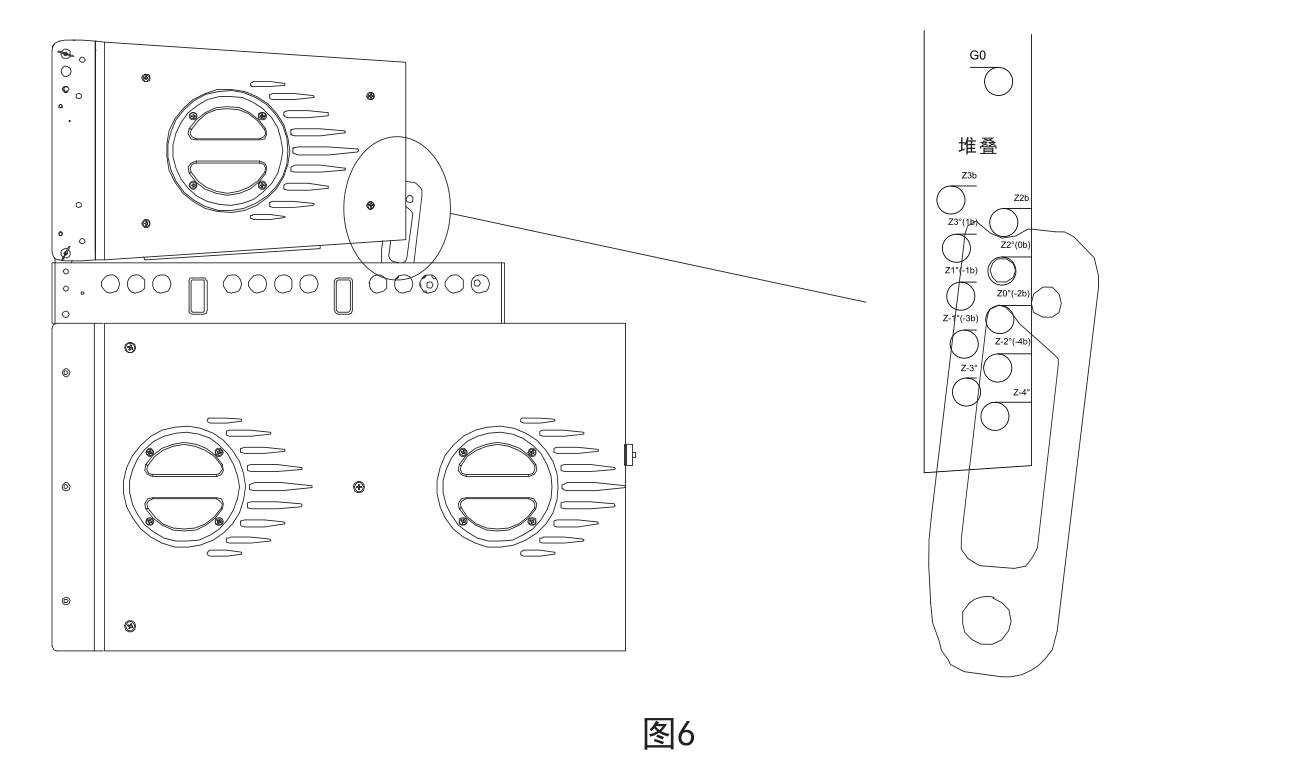

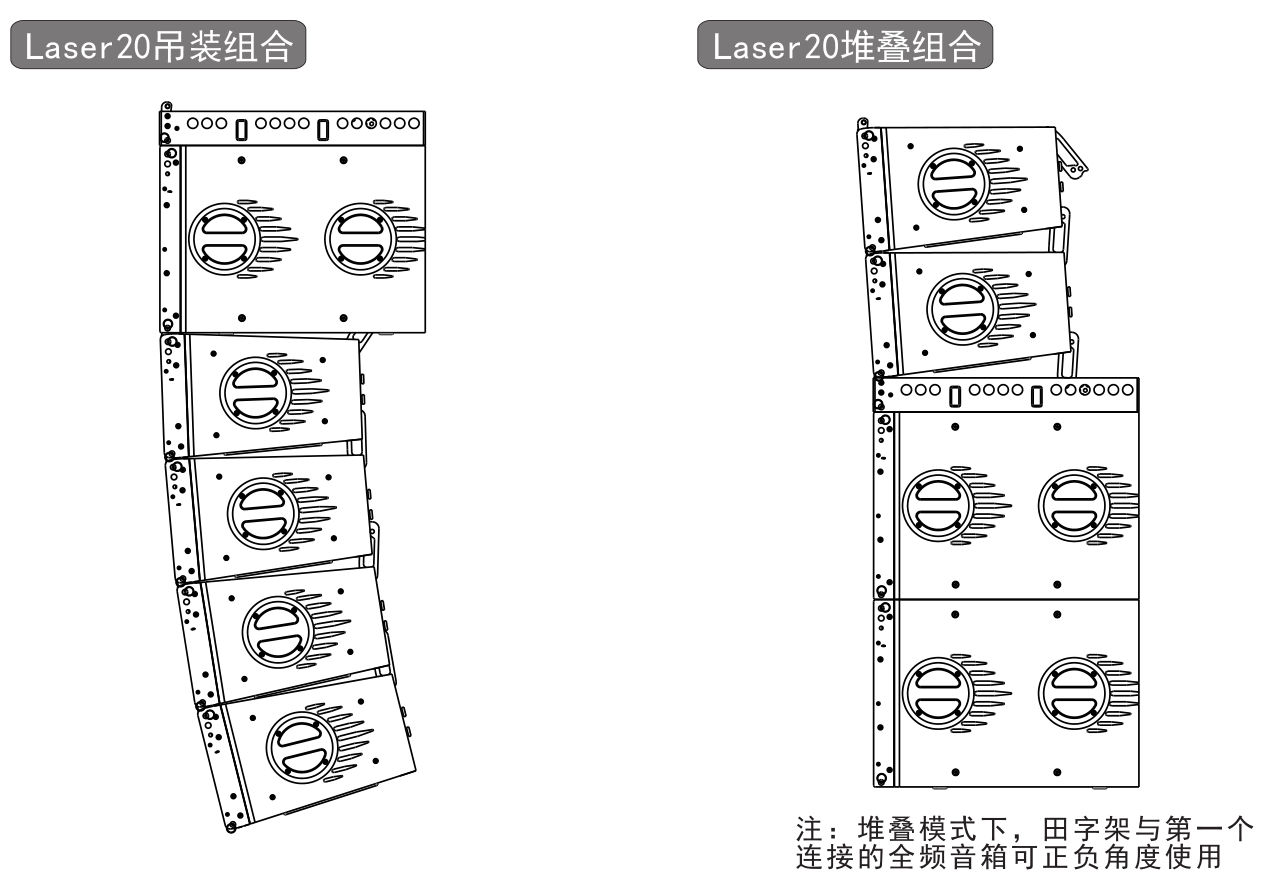

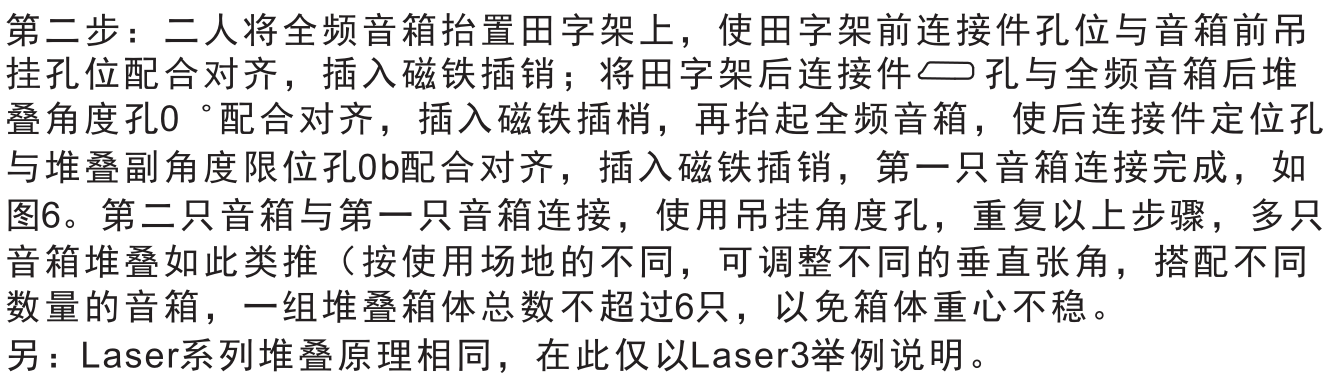

組裝示意

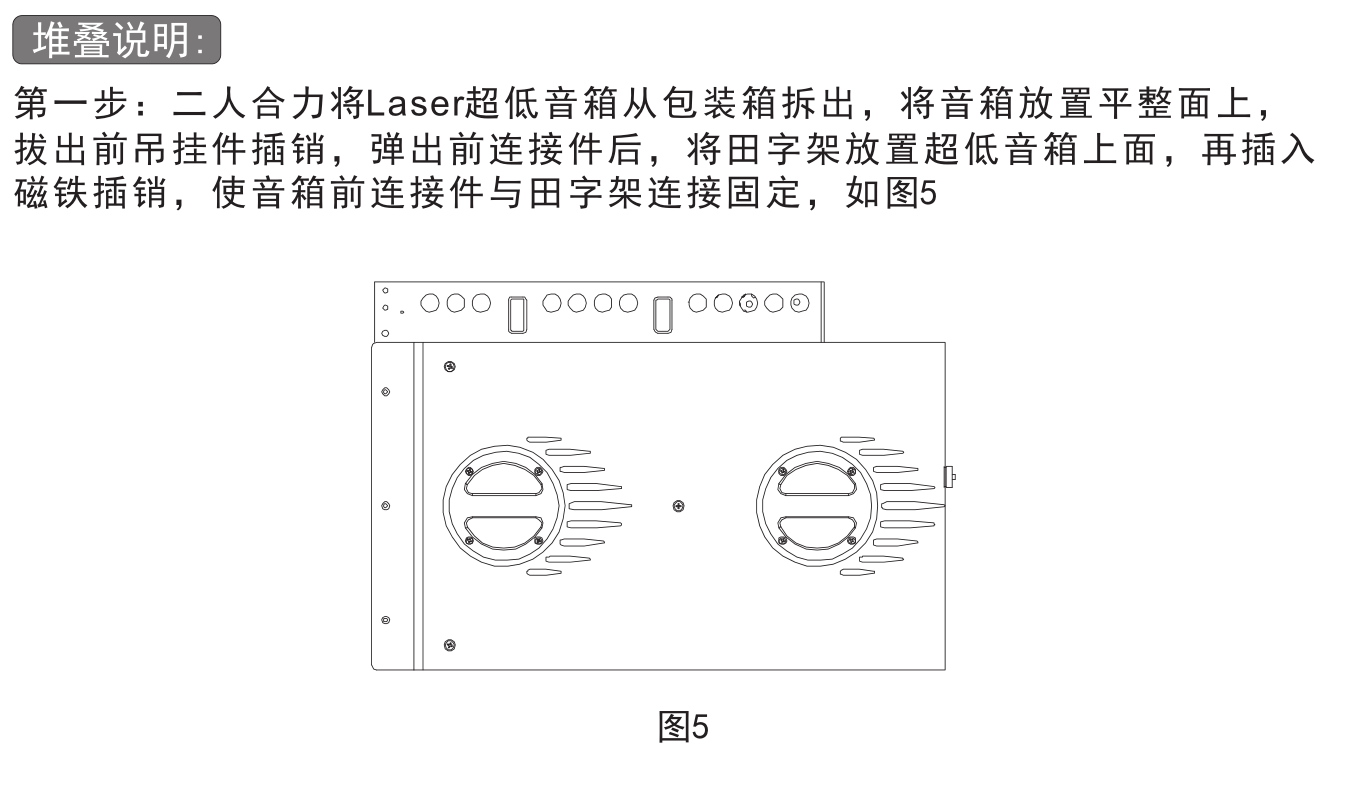

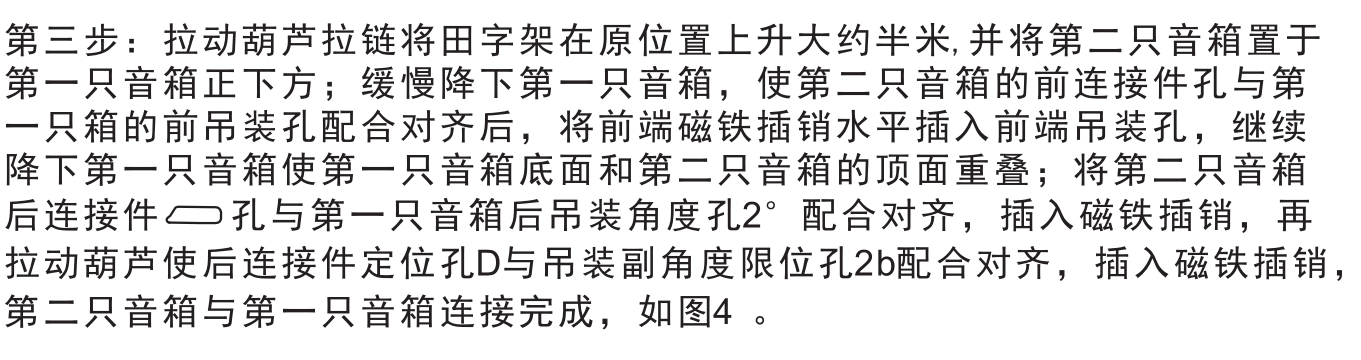

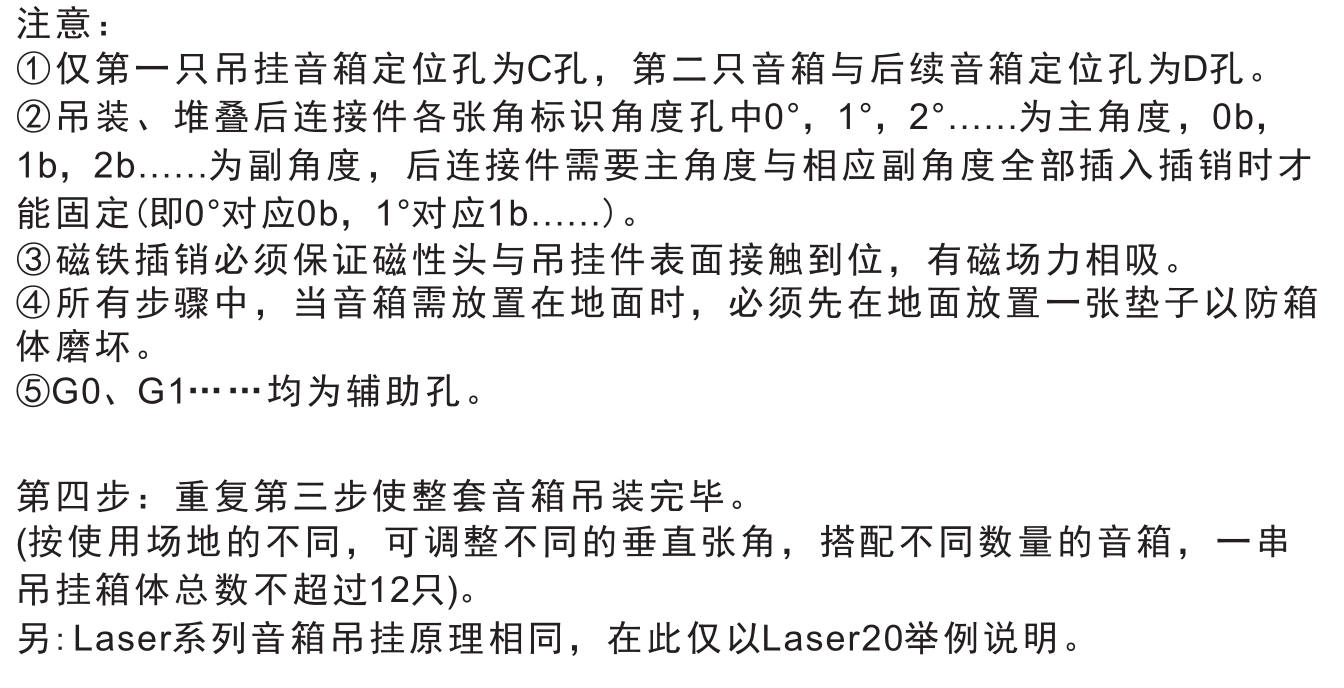

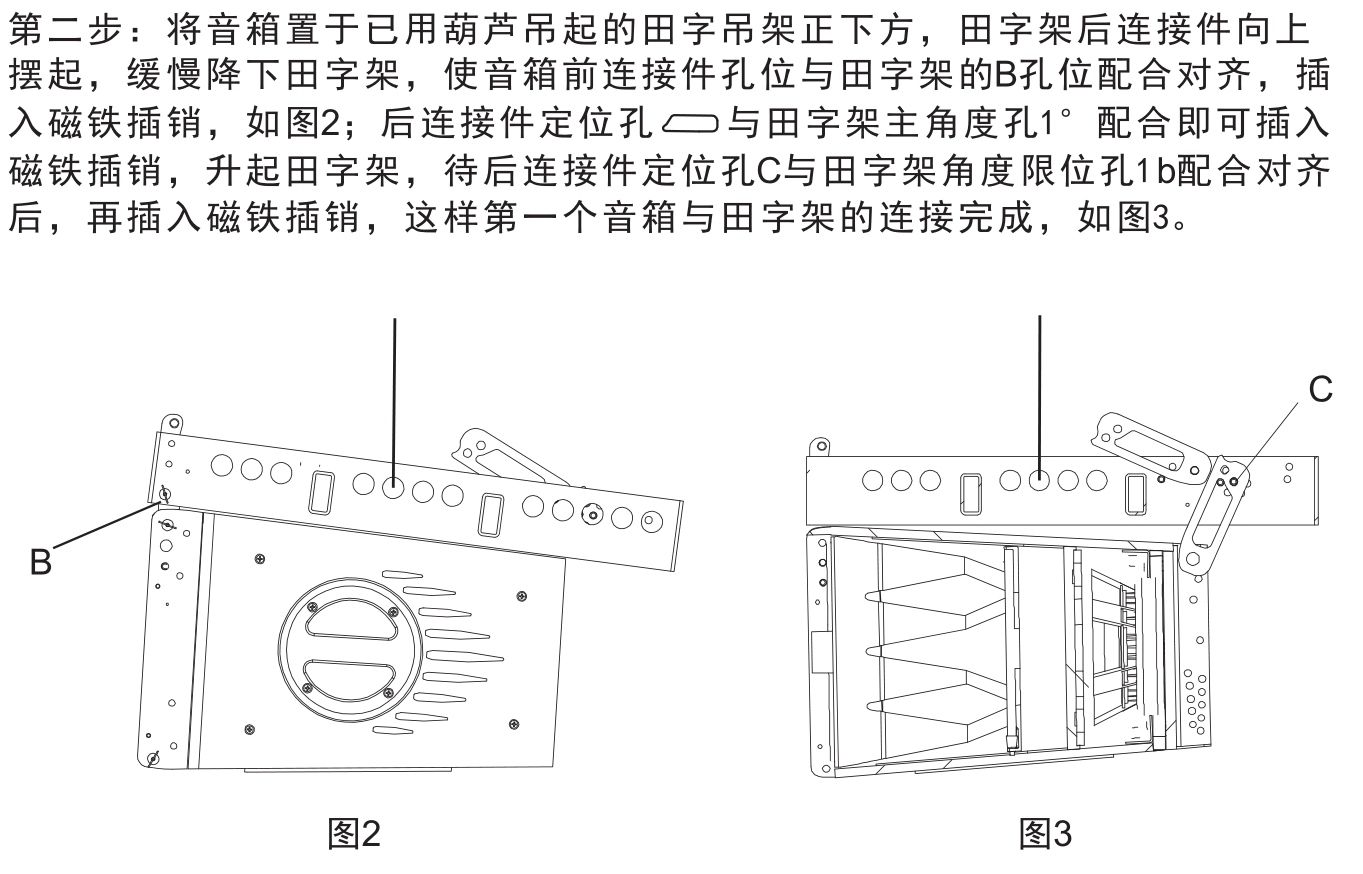

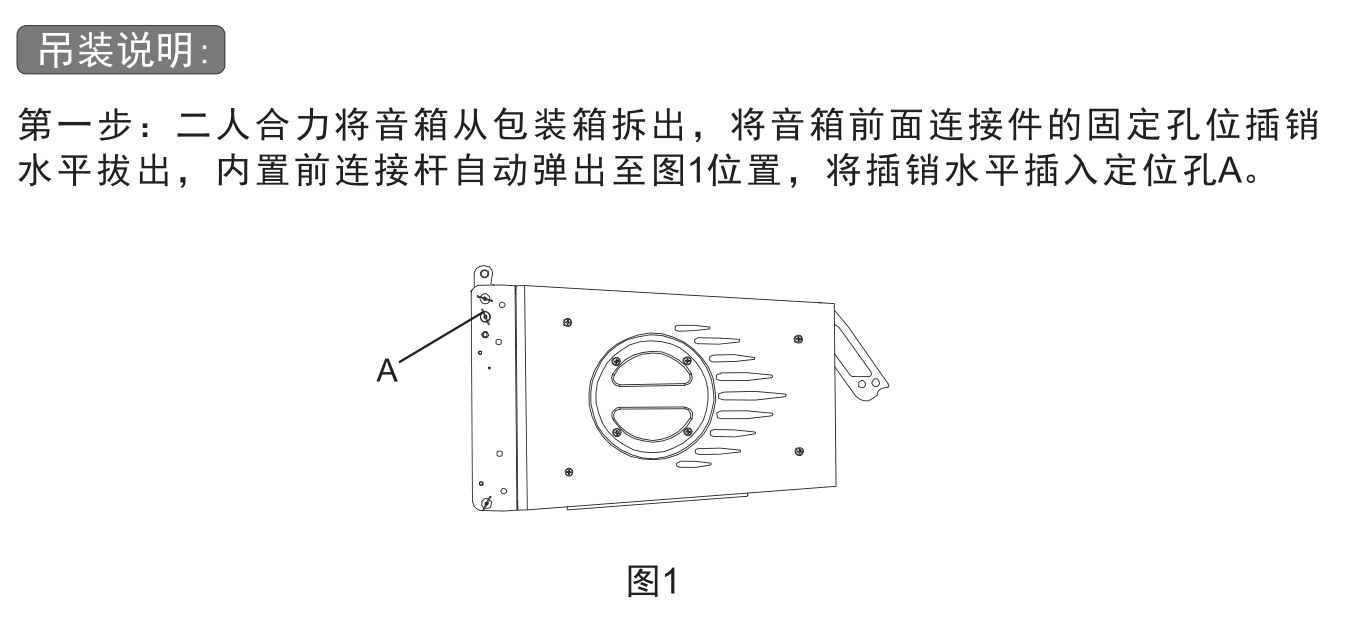

安裝說明
