Laser系列是HiVi惠威公司全新推出的線陣列音箱系統，采用特制的三點吊掛系統結構，形成良好的垂直覆蓋面指向性，連續聲壓級高，動態大，瞬態很好，配合其Laser系列超低頻音箱以理想的外置分頻組合配置，能取得良好的擴聲效果。

本套系統特別適合各種體育館、大會堂、禮堂、劇院、演藝廳、多功能會議室等擴聲需求;并配套有專用吊架、插銷、各類連接件及選配專利音響擴聲指向區域的自動定位裝置等。

技術參數

型號

Laser10

Laser10S

類型

外置二分頻音箱

超低頻音箱

頻率范圍

LF：60Hz-3KHz

HF :1KHz-22KHz

30Hz-250Hz

額定功率

LF：350W

HF：150W

800W

靈敏度

LF：100dB

HF：112dB

100dB

最大聲壓級（峰值）

LF：132dB

HF：140dB

137dB

額定阻抗

LF：16Ω

HF：16Ω

8Ω

單元配置

LF：1*10"（65mm音圈）釹磁

HF：1*2.6"（65mm音圈）釹磁

1*18（100mm音圈）鐵磁

輸入連接

NL8P：LF（2+，2-）   HF（3+，3-）

（1+，1-）

指向系統

鐳射激光指向輸入2+，2-（選配件）

/

吊掛系統

專用陣列吊掛系統

專用陣列吊掛系統

覆蓋角度（H×V）

100×10度

/

正面保護

黑色加硬鋼網（防水網布）

黑色加硬鋼網（防水網布）

箱體板材

樺木夾板

樺木夾板

箱體板面

環保耐磨黑色點漆

環保耐磨黑色點漆

安裝

吊掛、堆疊

吊掛、堆疊

尺寸（寬×高×深）

660×303×470

666×555×730

凈重(±10%)

26.5KG

61KG

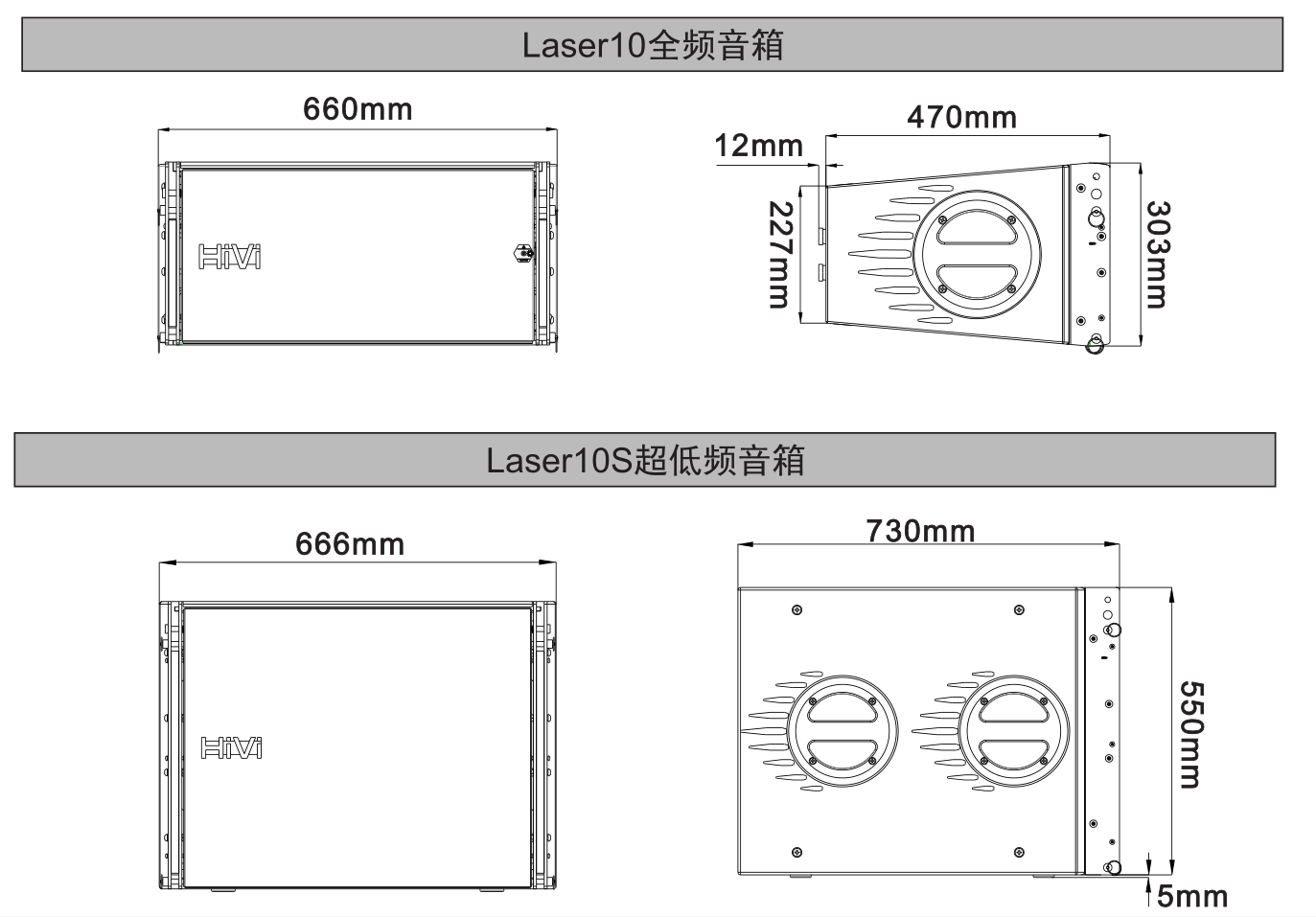

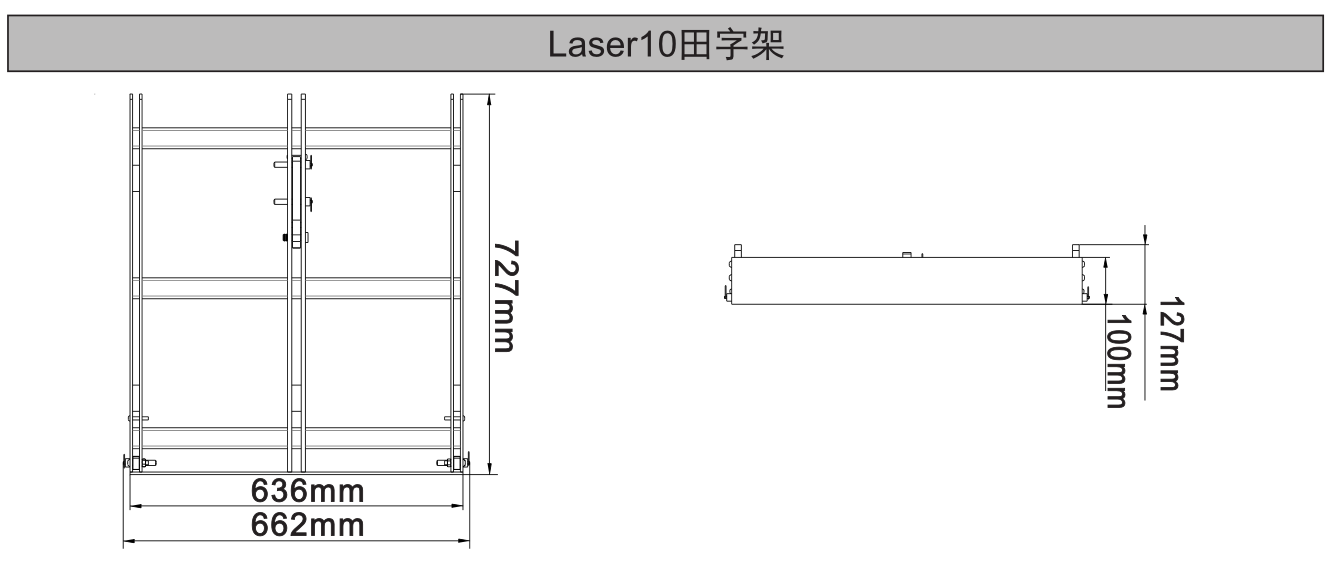

尺寸與結構圖

音響擴聲區域鐳射激光指向定位使用說明

1、首先確保功放與8芯防水音箱座（1+，1-）端口連接正確，輸入小電壓的15KHz的正弦波信號，會聽到低音喇叭輕微的高頻聲，然后繼續緩慢地加大輸入信號電壓，直到音箱正面的激光出光口發出穩定的光束，光束的投射位即為音箱的擴聲指向區域。

注：使用此功能時，請將（3+，3-）的端口靜音，防止燒壞喇叭。

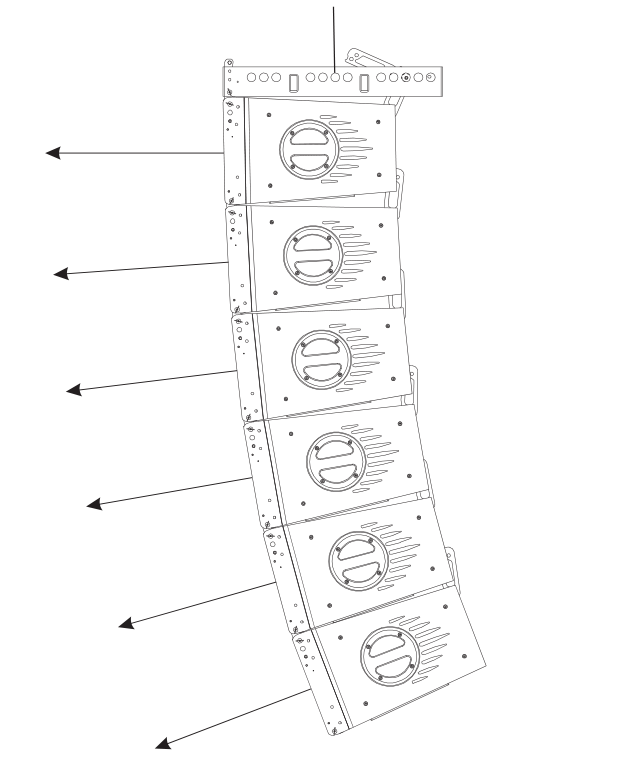

2、激光束定位示意圖，如圖。

注：此指向系統為選配件，使用前請先確保音箱是否具有此功能。

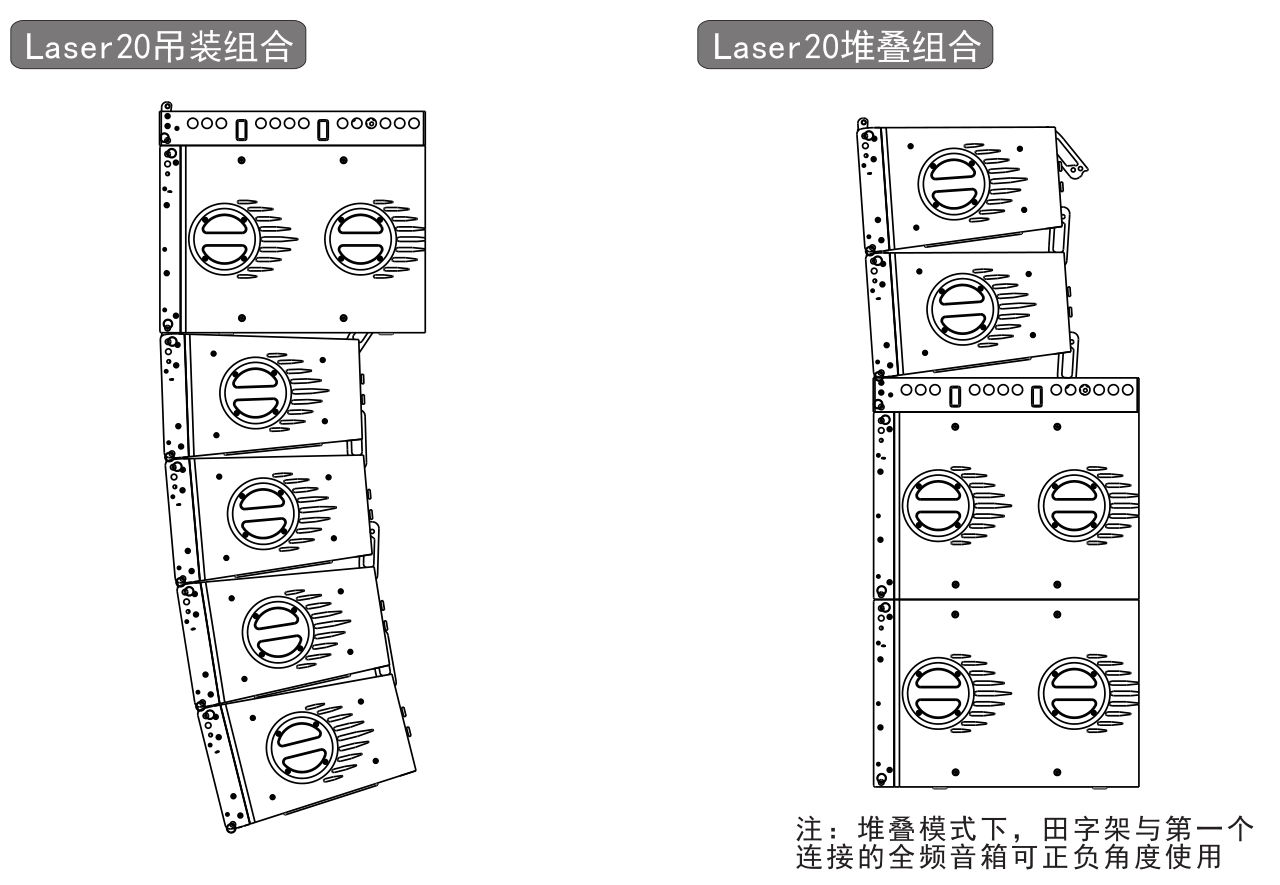

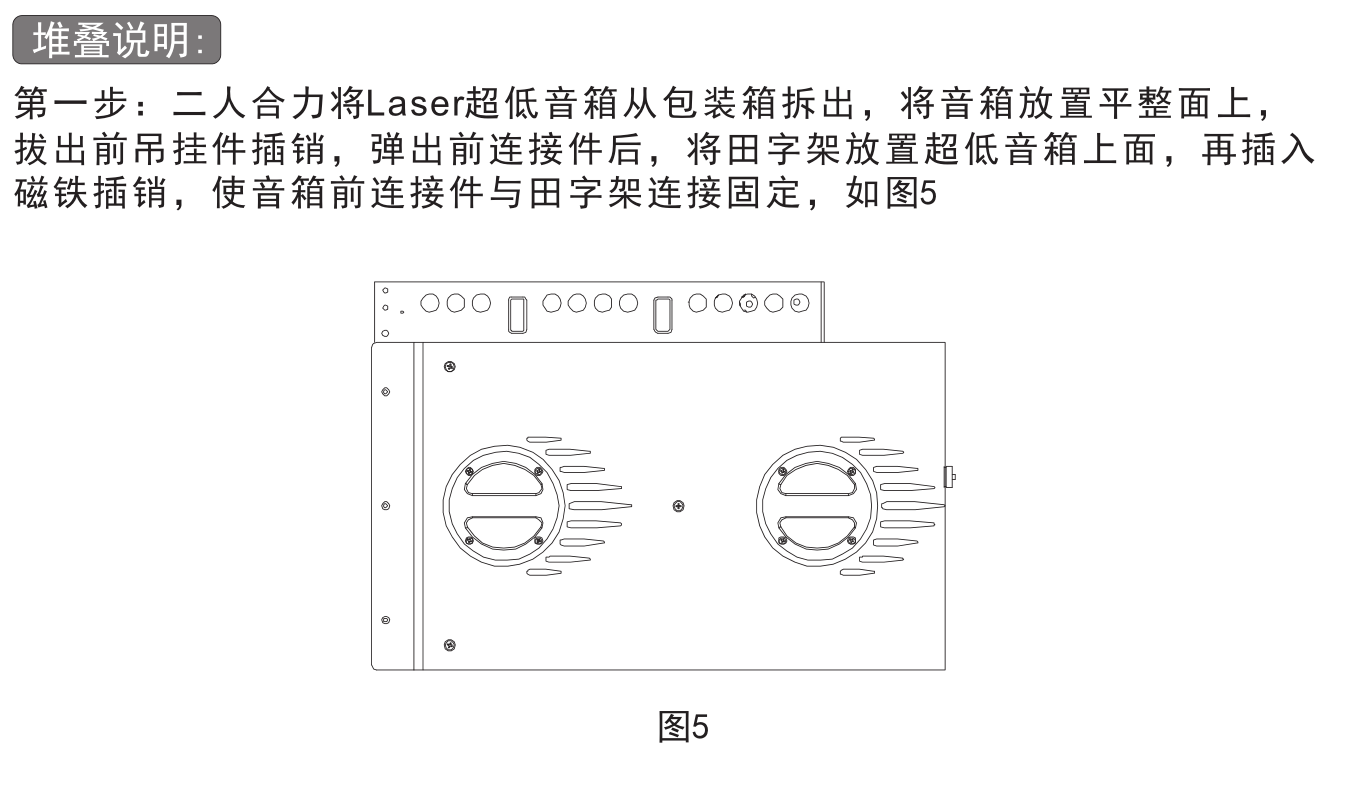

組裝示意（以Laser20為例）

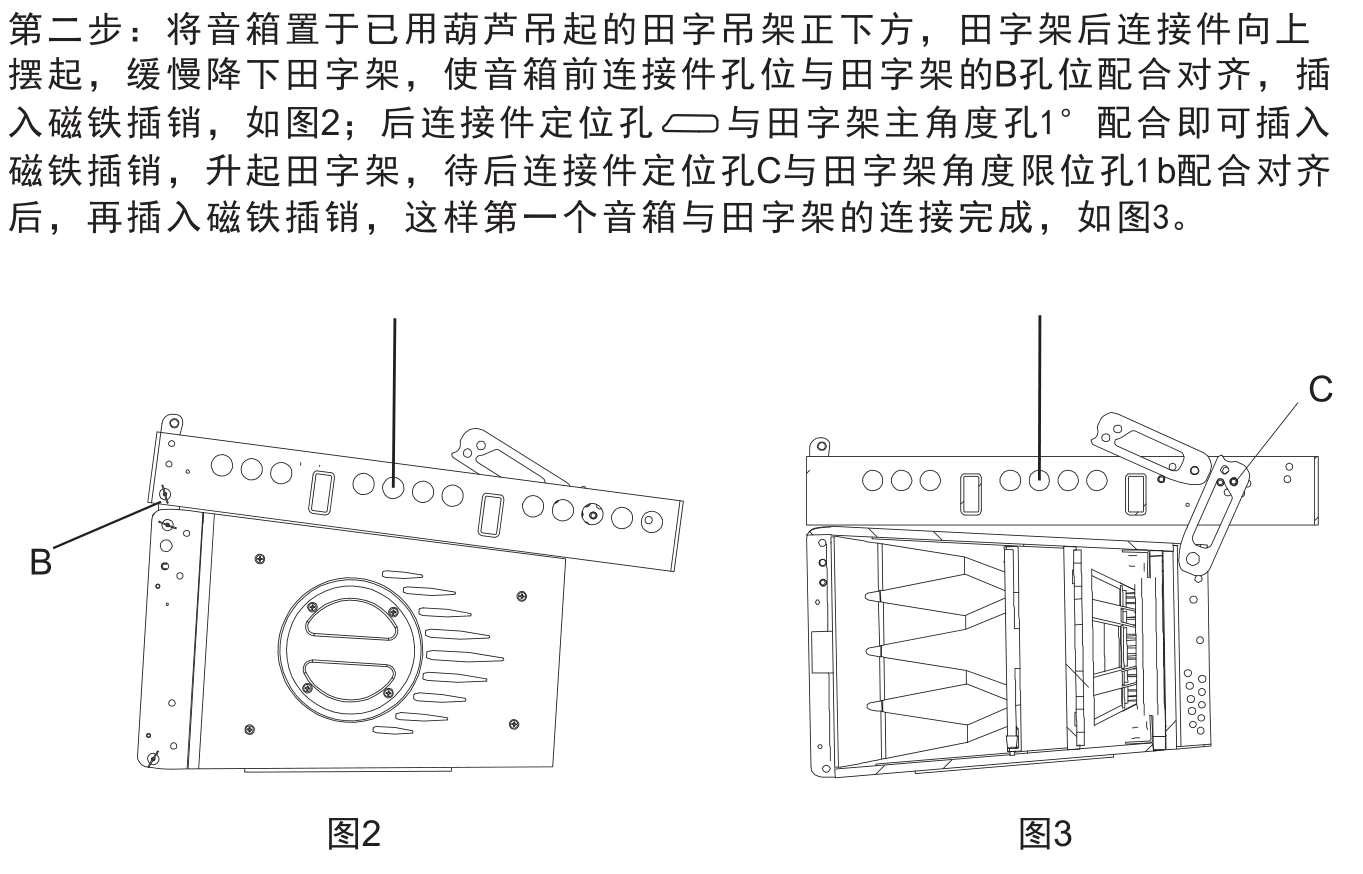

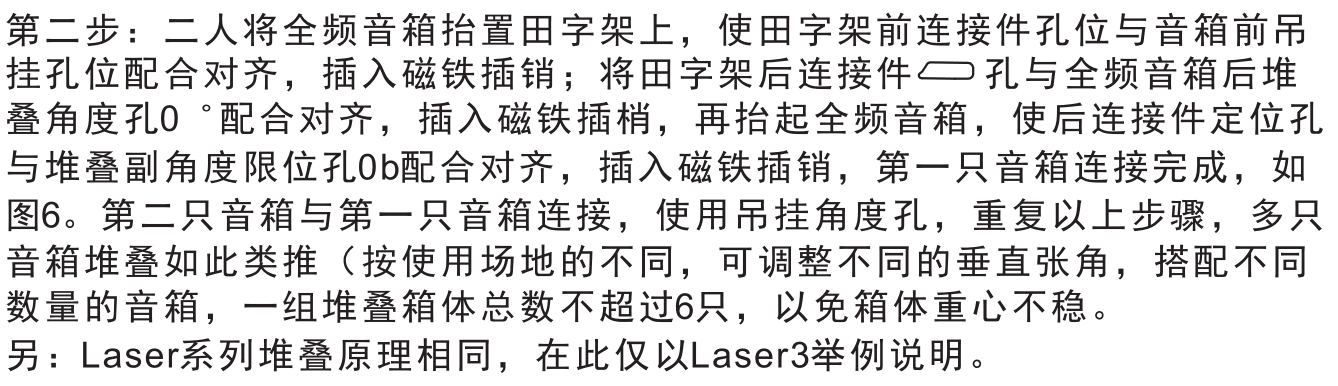

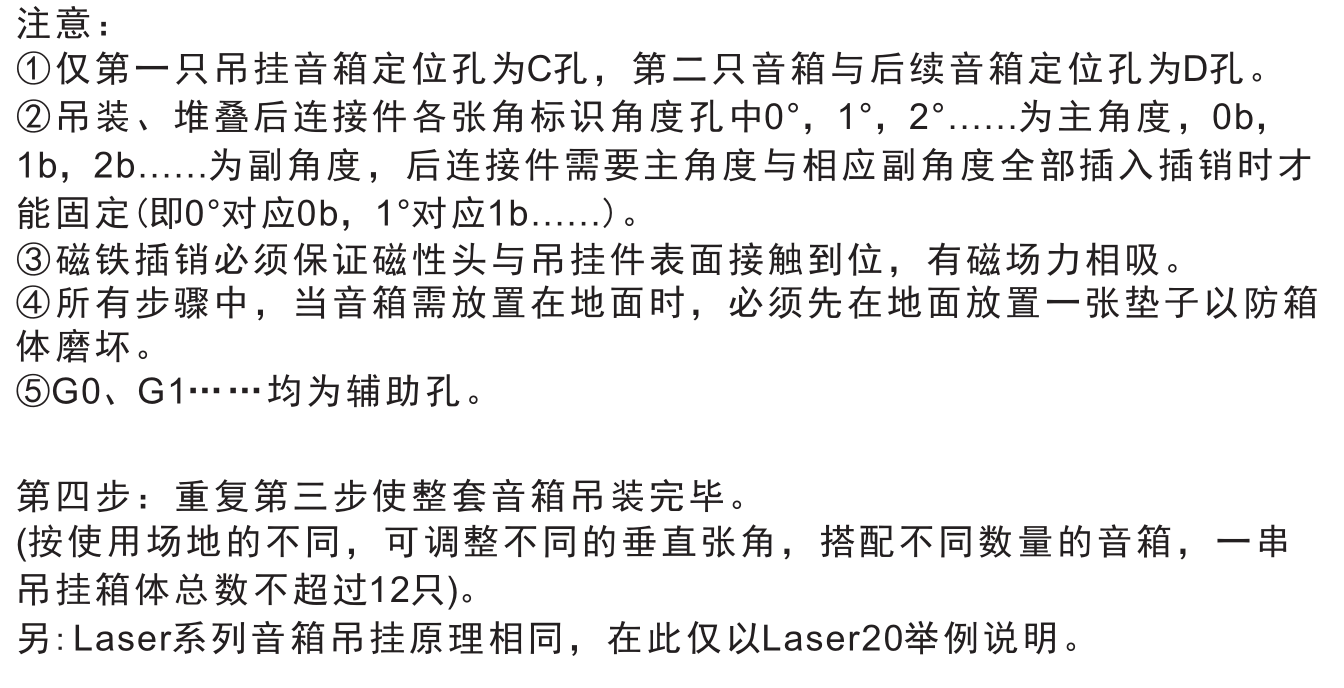

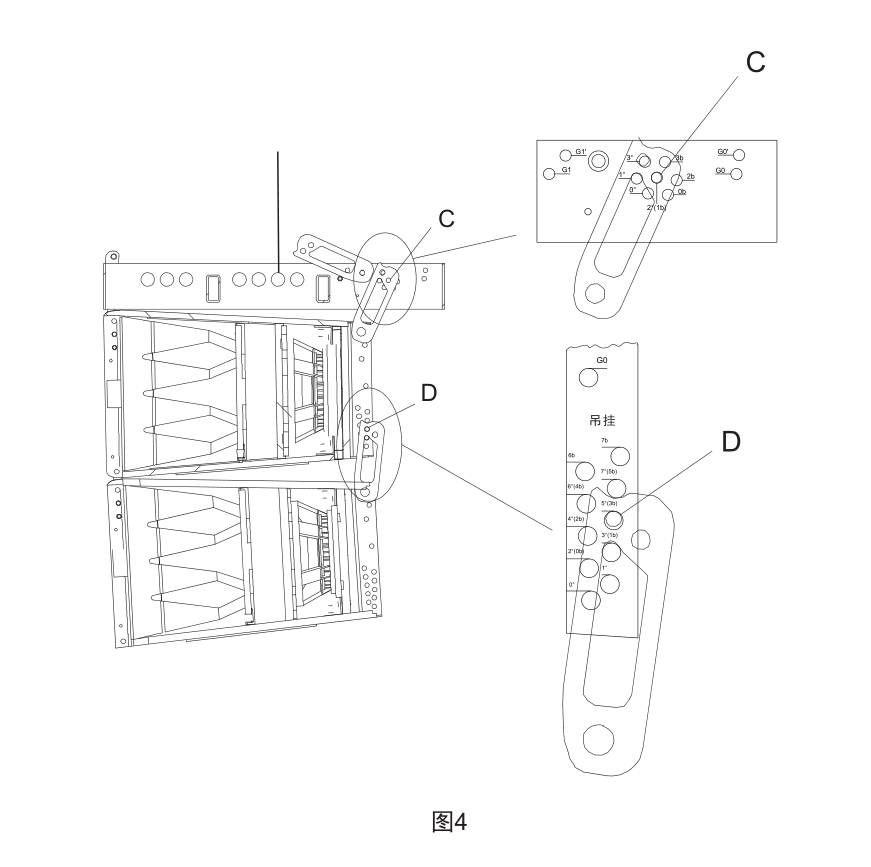

安裝說明
