產品說明 |
||
|
Laser系列是惠威全新推出的線陣列音箱系統,采用特制的三點吊掛系統結構,形成良好的垂直覆蓋面指向性,連續聲壓級高,動態大,瞬態很好,配合其Laser系列超低頻音箱以理想的外置分頻組合配置,能取得良好的擴聲效果。 本套系統特別適合各種體育館、大會堂、禮堂、劇院、演藝廳、多功能會議室等擴聲需求;并配套有專用吊架、插銷、各類連接件及選配專利音響擴聲指向區域的自動定位裝置等。 |
||
|
技術參數 |
||
|
型號 |
Laser3 |
Laser3S |
|
類型 |
內置三分頻音箱 |
超低頻音箱 |
|
頻率范圍 |
60Hz-22KHz
|
30Hz-250Hz |
|
額定功率 |
900W
|
800W |
|
靈敏度 |
105dB
|
100dB |
|
最大聲壓級(峰值) |
140dB
|
137dB |
|
額定阻抗 |
8Ω |
8Ω |
|
單元配置 |
LF:2*10"(65mm音圈)釹磁 HF:1*2.5"(65mm音圈)釹磁 |
1*18(100mm音圈)鐵磁 |
|
輸入連接 |
NL8P:Speaker(2+,2-) |
NL8P:(1+,1-) |
|
指向系統 |
鐳射激光指向輸入1+,1-(選配件) |
/ |
|
吊掛系統 |
專用陣列吊掛系統 |
專用陣列吊掛系統 |
|
覆蓋角度(H×V) |
100×20度 |
/ |
|
正面保護 |
黑色加硬鋼網(防水網布) |
黑色加硬鋼網(防水網布) |
|
箱體板材 |
樺木夾板 |
樺木夾板 |
|
箱體板面 |
環保耐磨黑色點漆 |
環保耐磨黑色點漆 |
|
安裝 |
吊掛、堆疊 |
吊掛、堆疊 |
|
尺寸(mm)(寬×高×深) |
860×303×470 |
860×555×730 |
|
凈重(±10%) |
34KG |
67KG |
|
尺寸與結構圖 |
||
|
|
||
|
音響擴聲區域鐳射激光指向定位使用說明 |
||
|
1、首先確保功放與8芯防水音箱座(2+,2-)端口連接正確,輸入小電壓的15KHz的正弦波信號,會聽到低音喇叭輕微的高頻聲,然后繼續緩慢地加大輸入信號電壓,直到音箱正面的激光出光口發出穩定的光束,光束的投射位即為音箱的擴聲指向區域。
注:使用此功能時,請將(1+,1-)、(3+,3-)的端口靜音,防止燒壞喇叭。
2、激光束定位示意圖,如圖。
注:此指向系統為選配件,使用前請先確保音箱是否具有此功能。
![]()
|
||
|

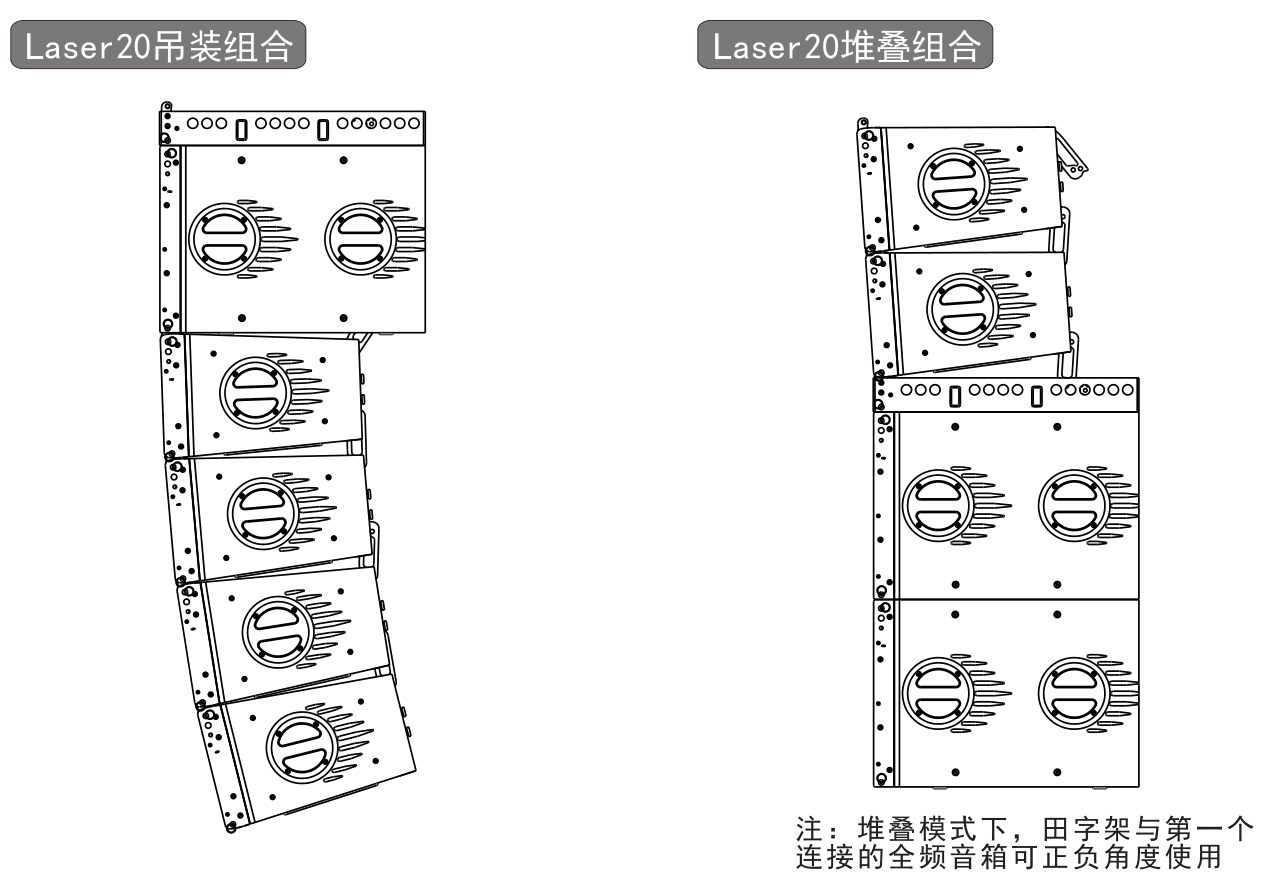

組裝示意(以Laser20為例) |
||
|
|
||
|

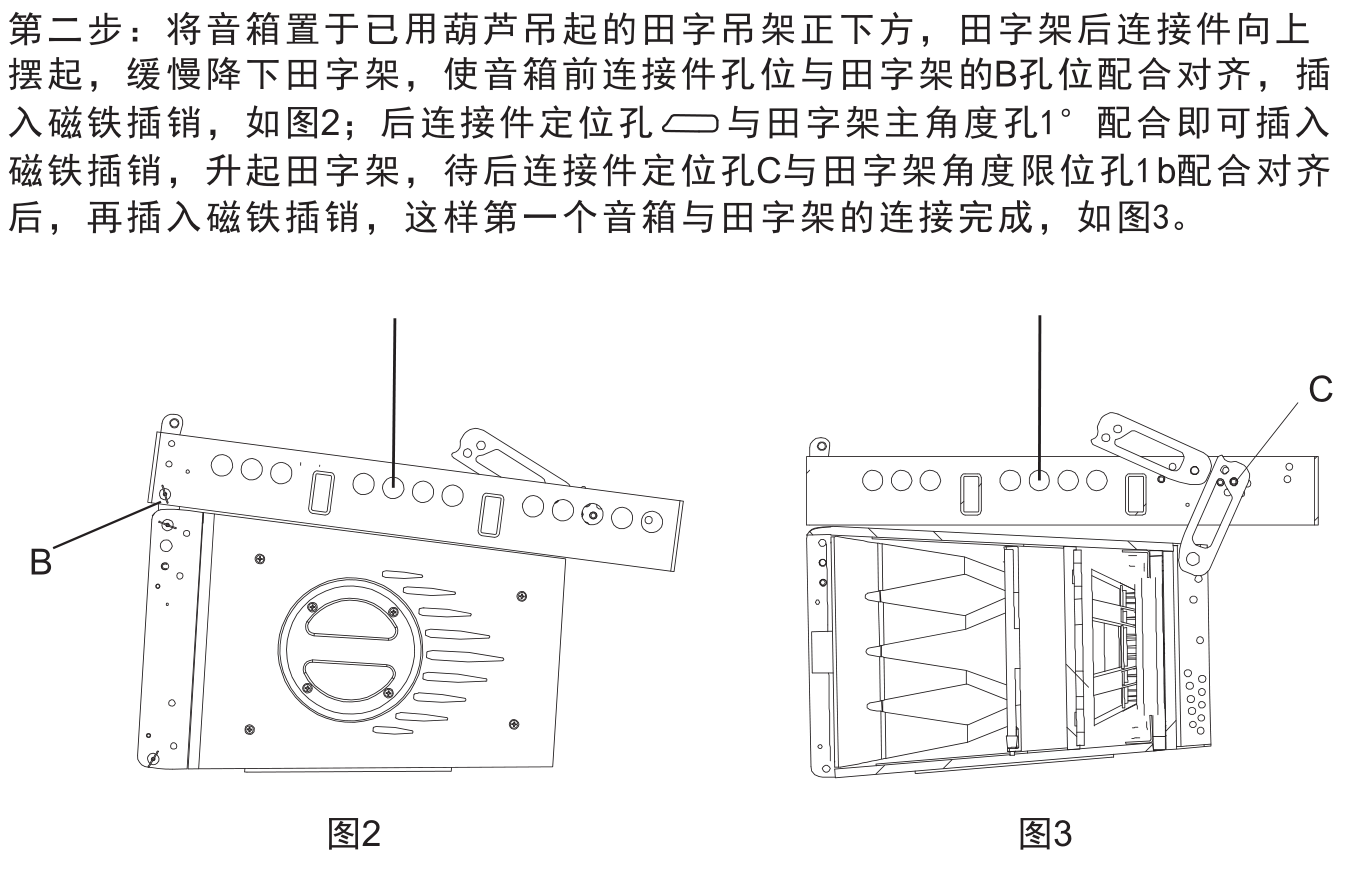

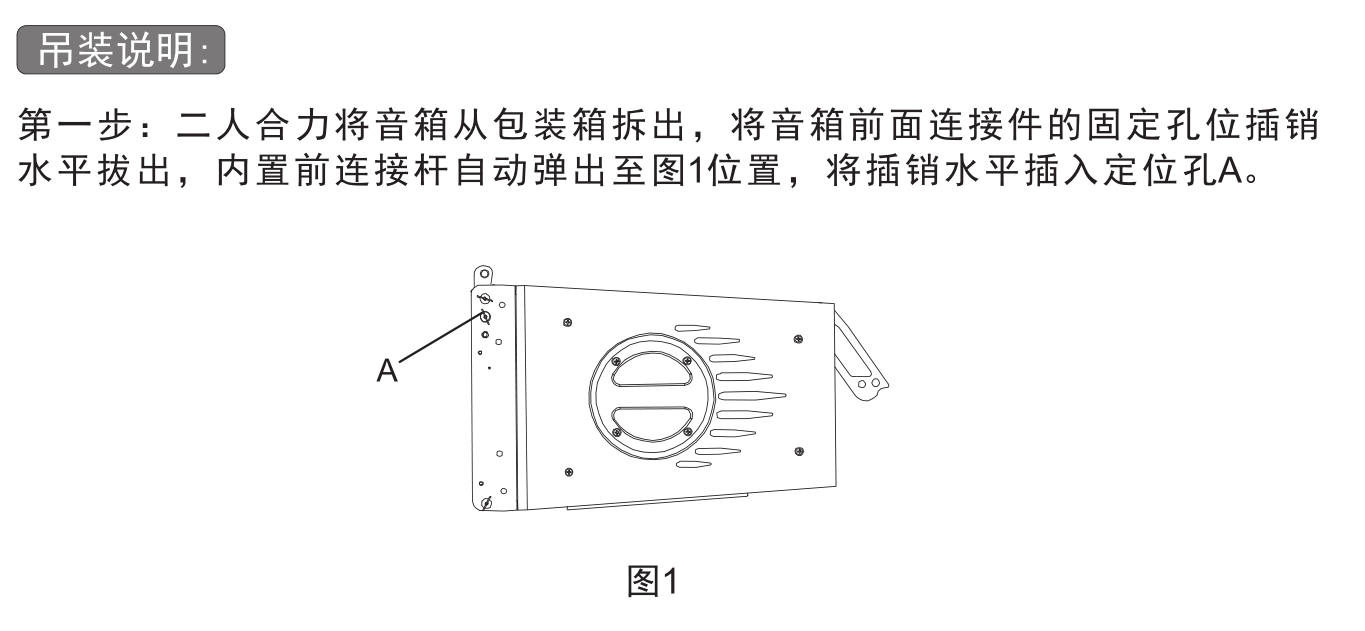

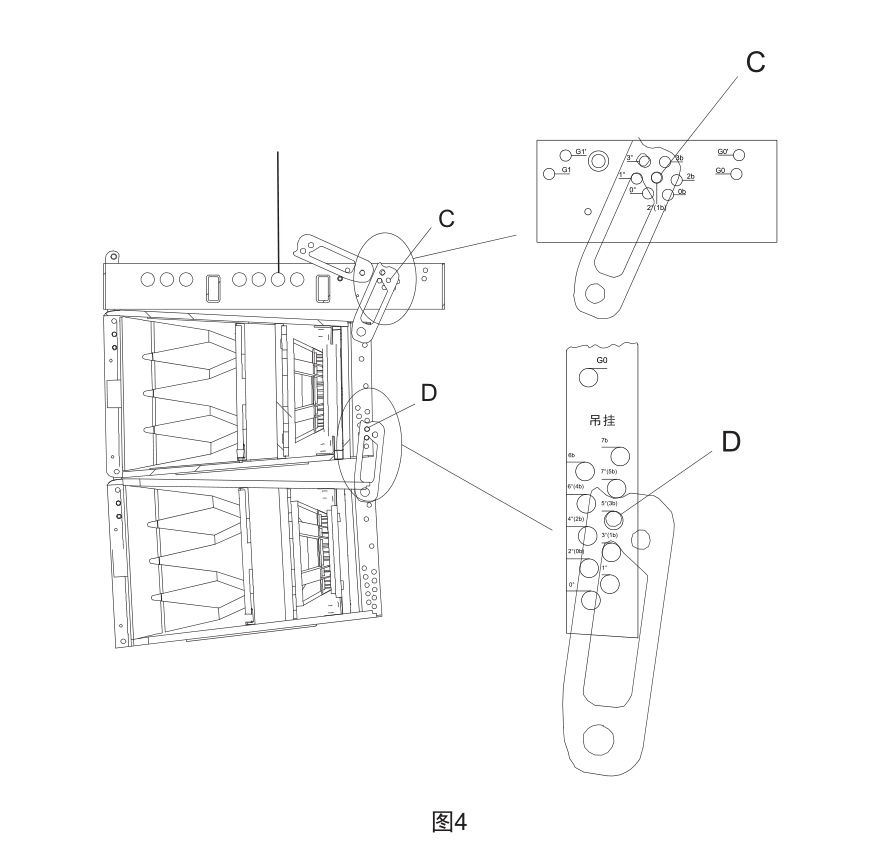

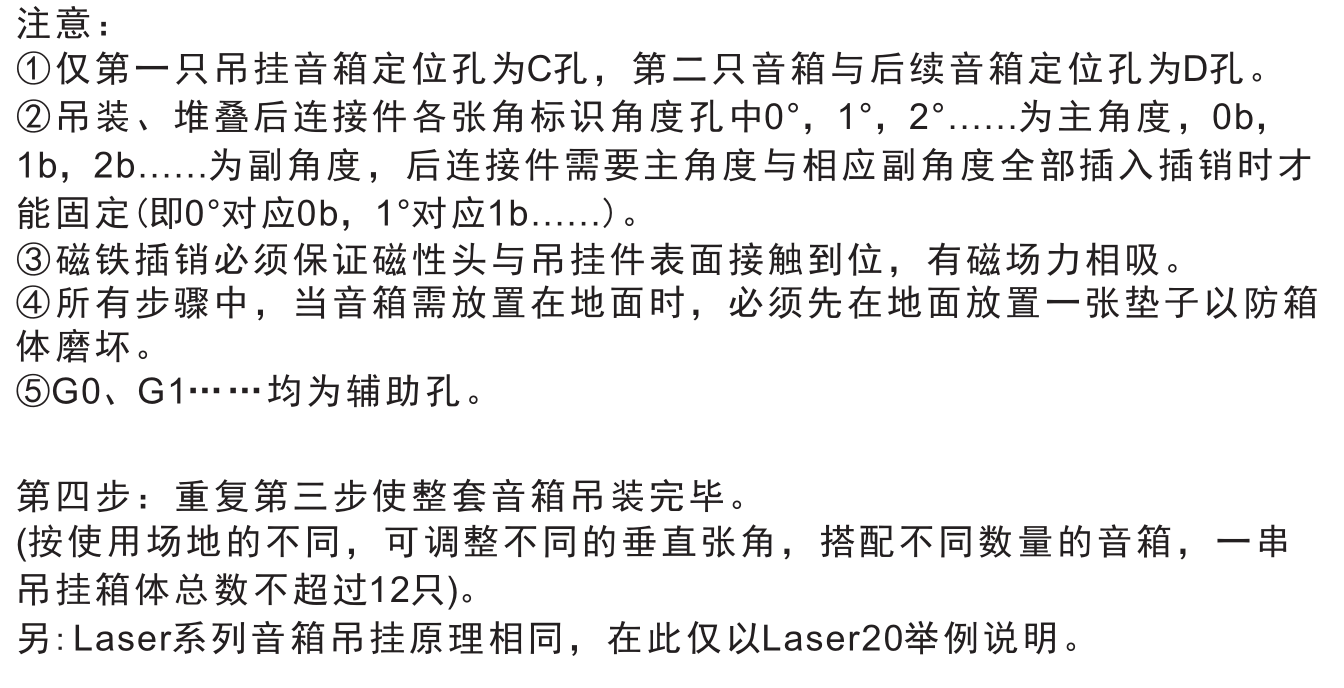

安裝說明 |
||
|
|
||
