處理通道

輸入處理通道

16路話簡或線路輸入，1組立體聲U盤播放，1組立體聲USB聲卡輸入

輸出處理通道

4路AUX，4路GROUP，1路MAIN，1路立體聲監聽，1組立體聲U盤錄音或USB聲卡二選一輸出

內部效果器

2個，單聲道，有回聲、混響2種效果

GEQ模塊

2個31段GEQ模塊，可播入任一輸出通道

噪聲門

閾值：-120dBu～-20dBu

壓限器

閾值：-48dBu～0dBu

啟動時間：3-100毫秒

釋放時間：2x,4x,6x,8x,16x,32x(釋放時間為系數乘以啟動時間)

壓縮比例：1:1~128:1

均衡器

段數：4段

頻率：20Hz～20kHz -20dB～+12dB

Q值：0.404～28.852

類型:參量

高低通

輸入高通：20Hz～20kHz

輸出低通：20Hz～20kHz

延時

0-200毫秒

相位

標準/反相

場景文件

最多可保存50組

效果庫文件

最多可保存100組

信號處理能力

40位浮點處理，48kHz采樣率

A/D轉換器

32位，168kHz，115dB動范范圍

D/A轉換器

24位，192KHz，123dB動范范圍

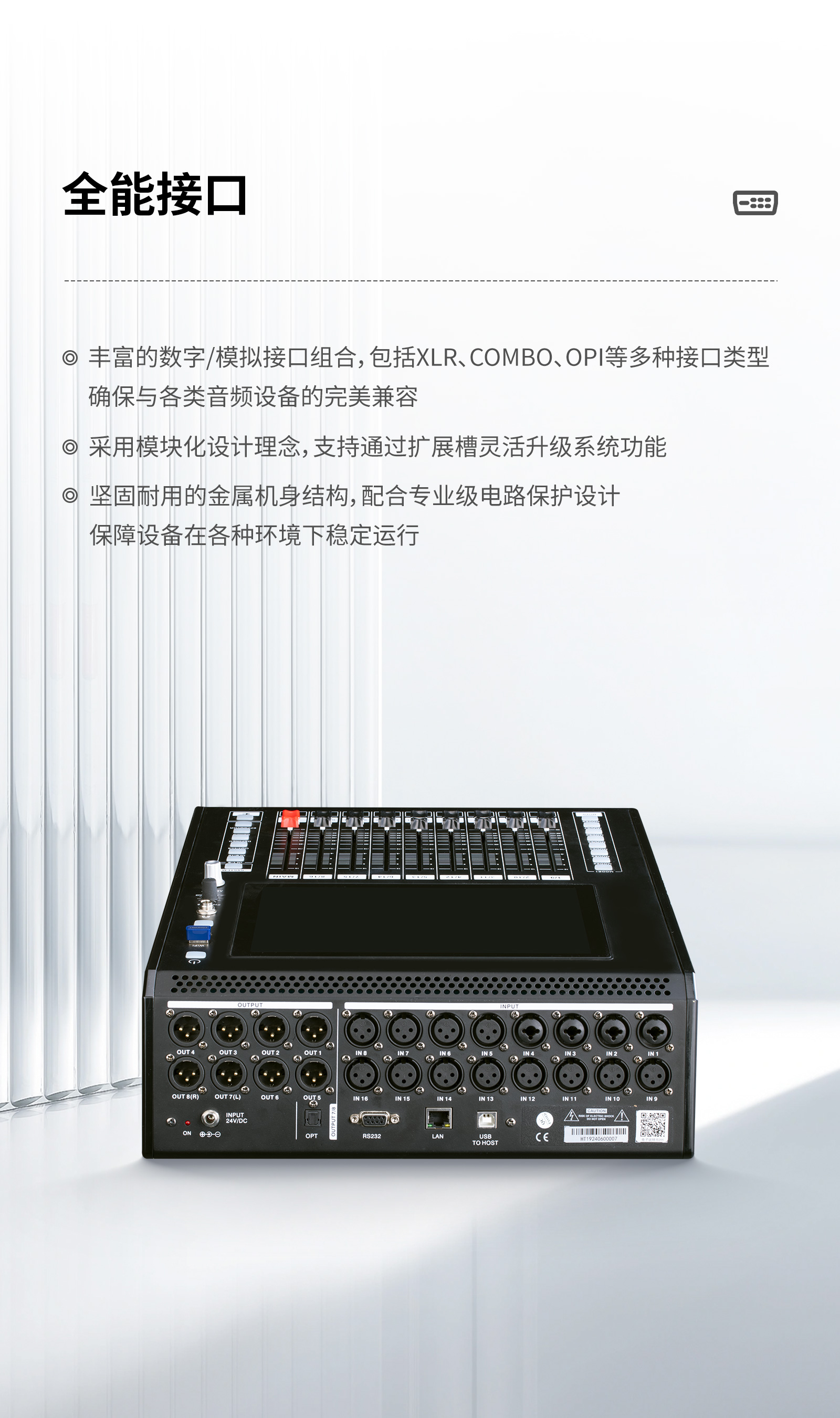

連接器

話筒/線路輸入XLR接口

16路話筒或線路輸入

XLR輸出接口

8個

光纖接口

1個，OUT7&8轉數字信號輸出

監聽耳機輸出TRS接口

1個，立體聲

USB接口(后面板)

1個，2進2出聲卡接口

USB接口(前面板)

2個，可連接U盤立體聲錄播，連接WiFi模塊無線控制

串口

RS232 DB9串口，波特率固定115200bps

網口

接口RJ-45,格式IEEE802.3,電平10BASE-T/100BASE-TX，插口NETWORK

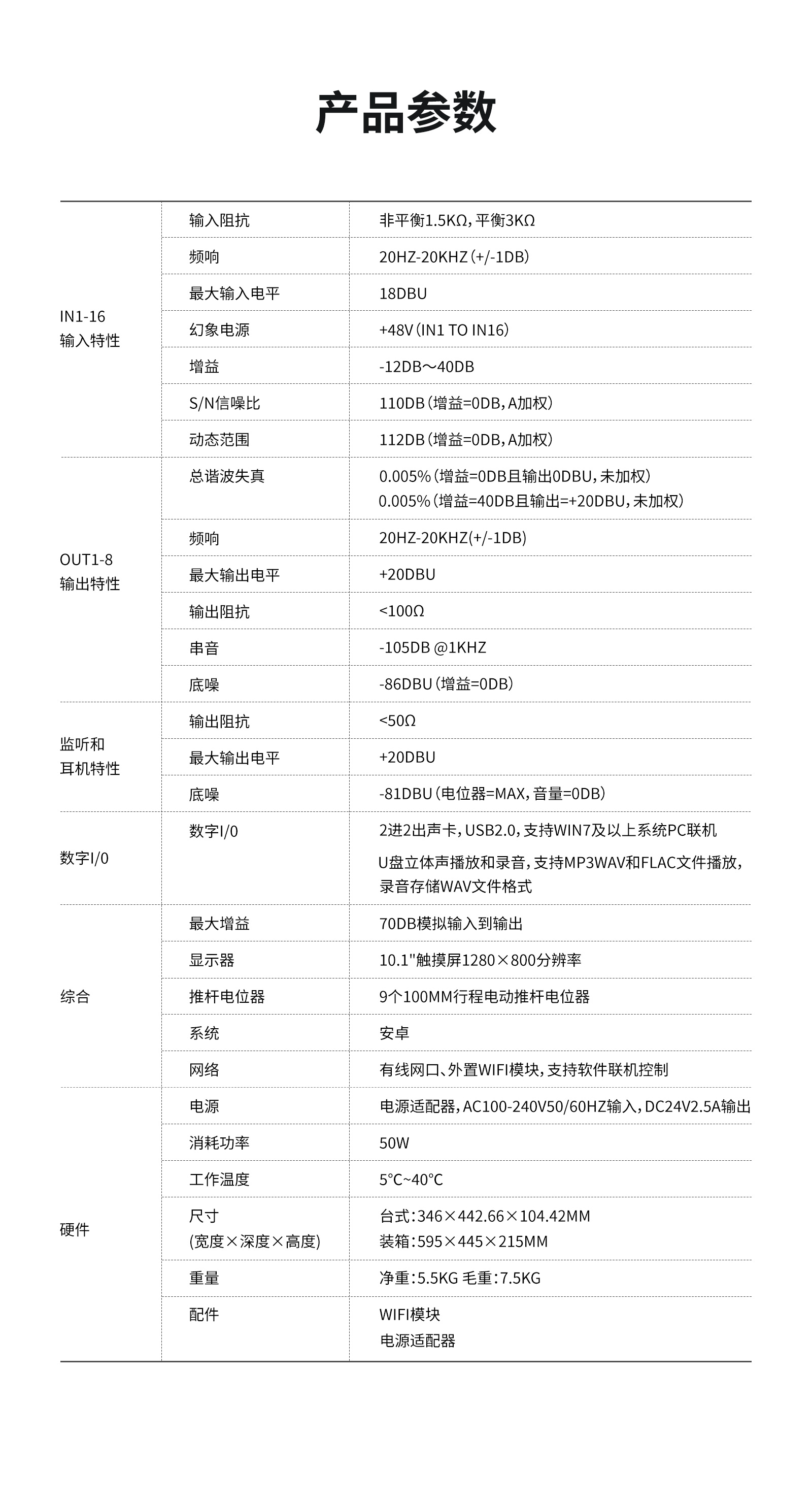

IN1-16輸入特性

輸入阻抗

非平衡1.5kΩ，平衡3kΩ

頻響

20Hz-20KHz(+/-1dB)

最大輸入電平

18dBu

幻象電源

+48V(IN1 to IN16)

增益

-12dB～40dB

S/N信噪比

110dB(增益=0dB，A加權)

動態范圍

112dB(增益=0dB，A加權)

OUT1-8輸出特性

總諧波失真

0.005%(增益=0dB且輸出0dBu，未加權)

0.005%(增益=40dB且輸出=+20dBu，未加權

頻響

20Hz-20kHz(+/-1dB)

最大輸出電平

+20dBu

輸出阻抗

<100Ω

串音

-105dB @1kHz

底噪

-86dBu(增益=0dB)

監聽和耳機特性

輸出阻抗

<50Ω

最大輸出電平

+20dBu

底噪

-81dBu(電位器=MAX，音量=0dB)

數字I/O

數字I/O

2進2出聲卡，USB2.0，支持WIN7及以上系統PC聯機

U盤立體聲播放和錄音，支持mp3wav和flac文件播放，錄音存儲wav文件格式

綜合

最大增益

70dB模擬輸入到輸出

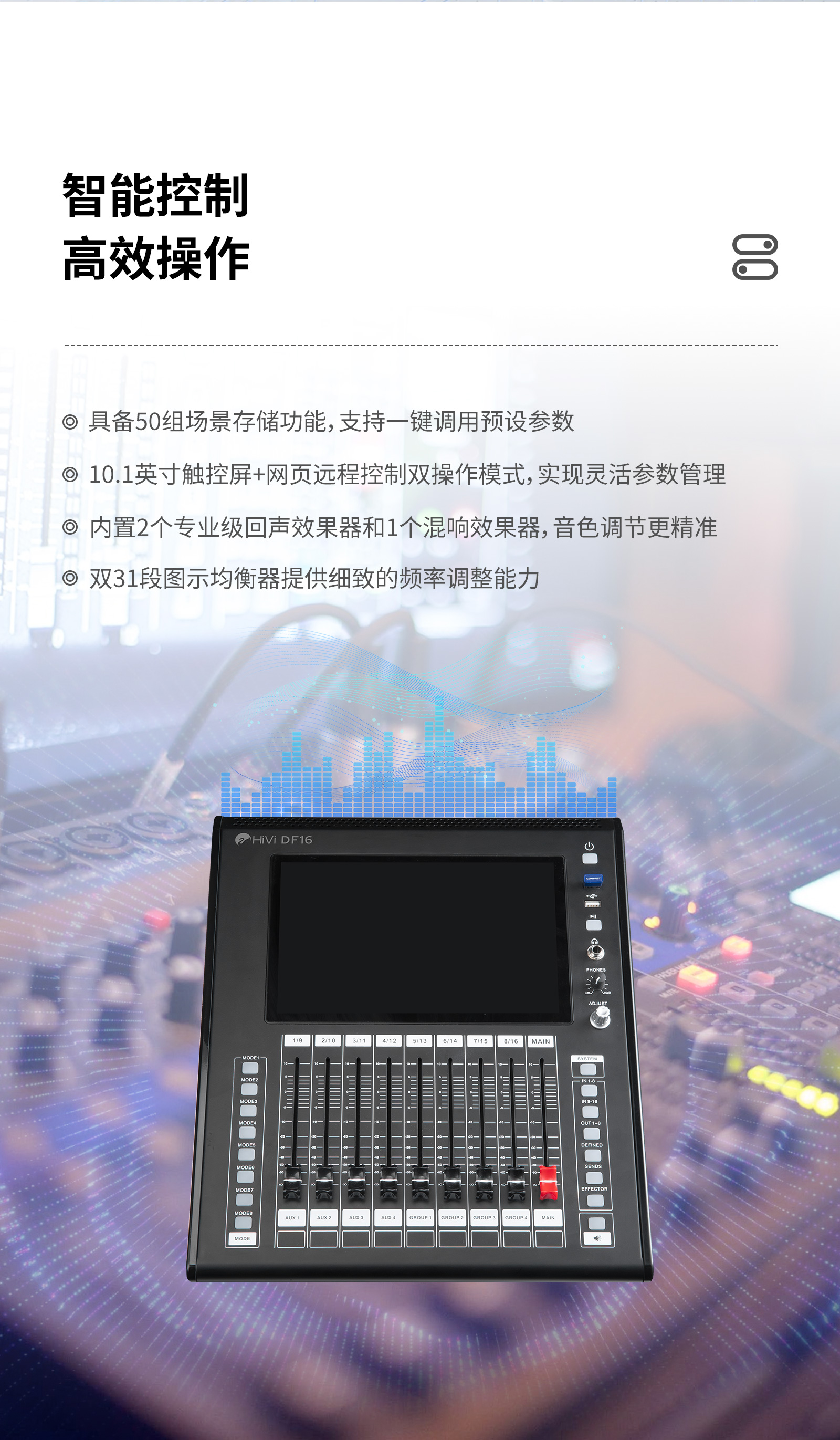

顯示器

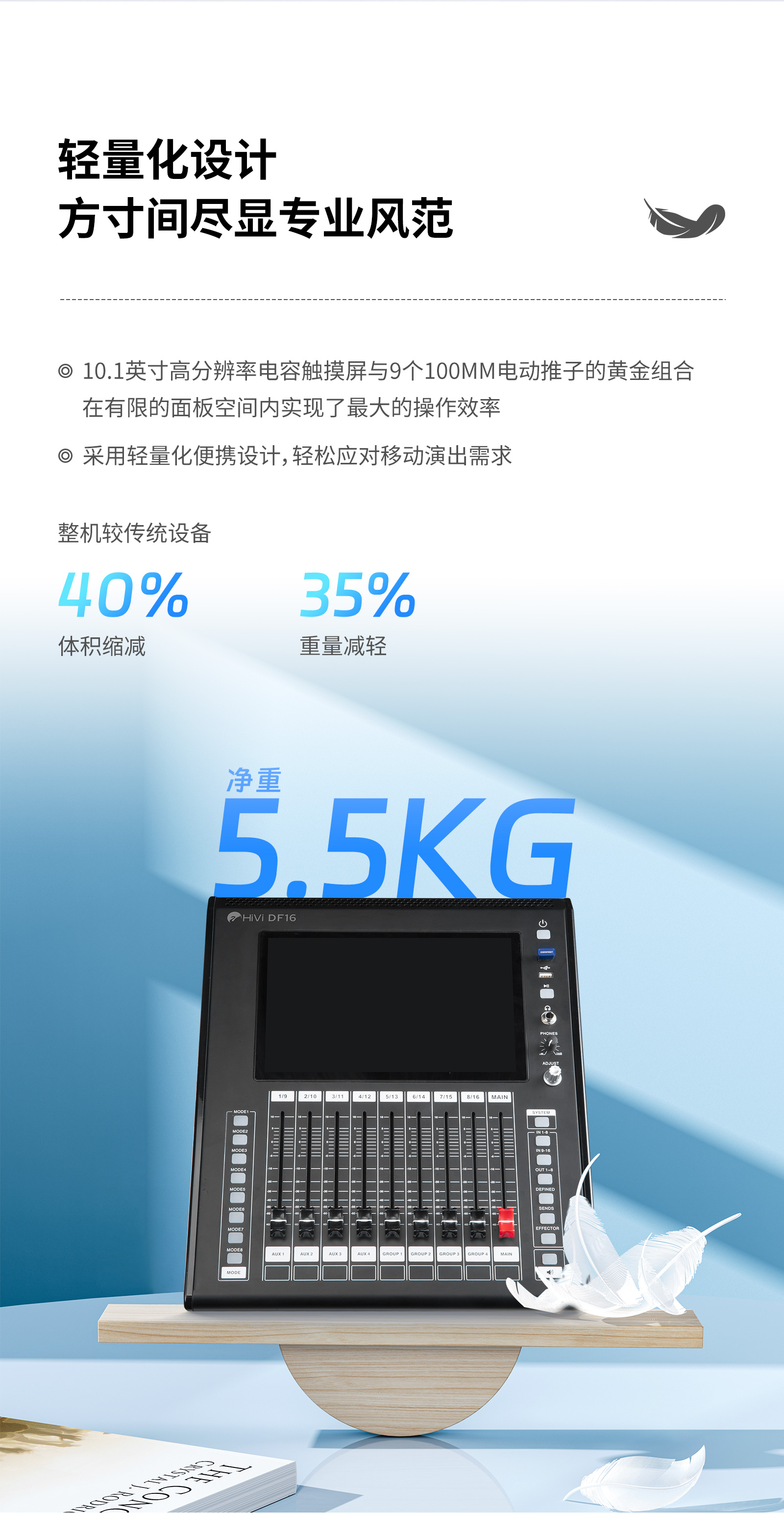

10.1"觸摸屏1280x800分辨率

推桿電位器

9個100mm行程電動推桿電位器

系統

安卓

網絡

有線網口、外置WiFi模塊，支持軟件聯機控制

硬件

電源

電源適配器，AC100-240V50/60Hz輸入，DC24V2.5A輸出

消耗功率

50W

工作溫度

5℃~40℃

尺寸(寬度×深度×高度)

臺式：346×442.66×104.42mm    裝箱：595×445×215mm

重量

凈重：5.5kg 毛重：7.5kg

配件

WiFi模塊

電源適配器
