套件清單
低音單元: D6.8-IIB 2PCS
高音單元: Q1R 2PCS
分頻器: FP-HiVi Diy2.2 2PCS
倒相管: 2PCS
音箱內部連接大電流喇叭線: 1條
接線盒: 2PCS
吸音棉: 1塊
緩沖墊: 8PCS
音箱標牌: 2PCS
螺釘: 4 0 PCS
音箱面網插件: 8 套
箱體: 2PCS
套件說明書: 1PCS

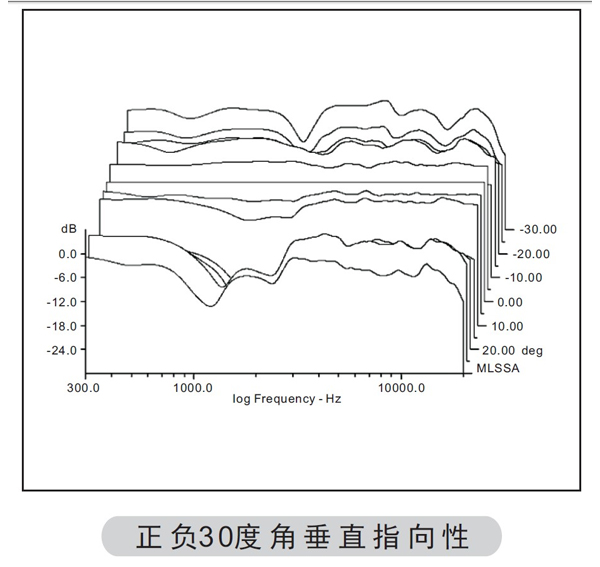

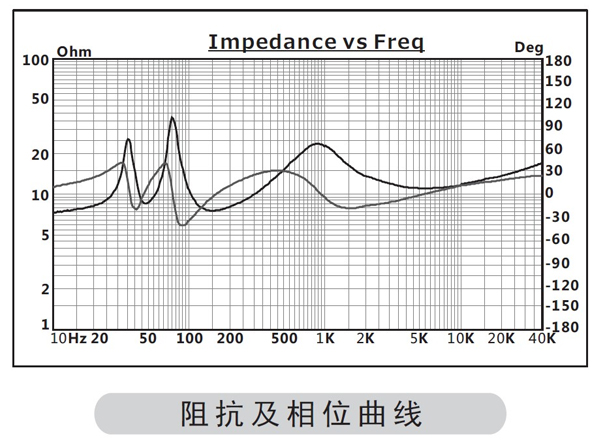

產品曲線圖
【套件制造要點】
【工具要求】
鏍絲刀、3mm鉆頭、40-60W電烙鐵、內六方扳手、十字螺絲刀，密封膠水。
【第一步：箱體制作】

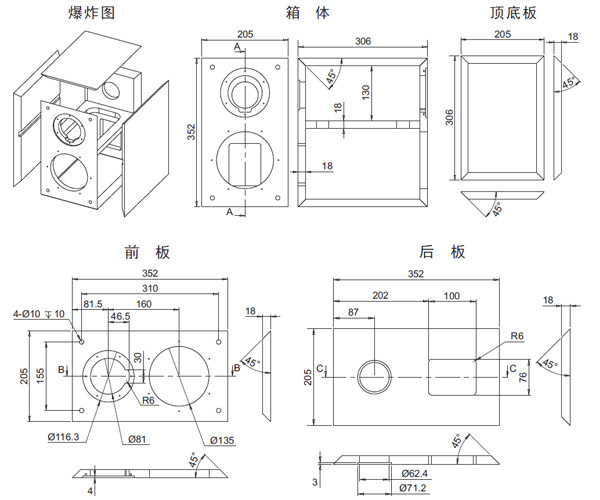

請嚴格按照圖紙給出尺寸進行加工。

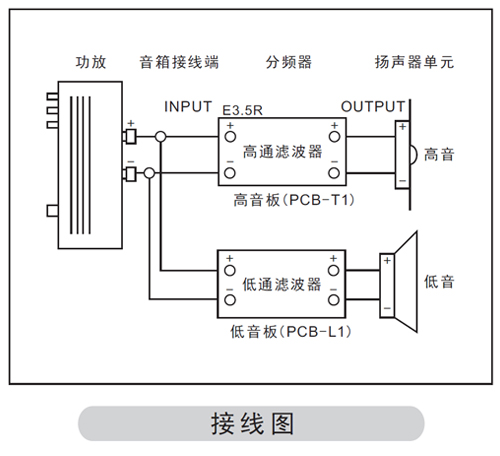

【第二步：安裝分頻器】
1、對比相應長度截取箱內發燒線、焊接分頻器連線；
2、焊接極性必須正確；(一般的發燒線紅色線或有字為正極，銀白色線或無字為負極)
3、安裝分頻器于對應單元開孔正對的后箱板(或側面板上)，注意加方形緩沖墊。
a、取出接線盒，翻轉到接線盒背面可以看到有四個接線焊片,有“+、-”字樣標示,分上下兩組。
b、把低音分頻器輸入端的“正、負”極發燒線從箱體接線盒開孔穿出箱板，分別焊接在接線盒其中一組的“+、-”焊片上。
c、把高音分頻器輸入端的“正、負”極發燒線從箱體接線盒開孔穿出，分別焊接在接線盒另一組的“+、-”焊片上。
d、確認線頭、焊片之間沒有短路或虛焊現象，再用螺絲把接線盒（密封墊）緊固在箱體上(注意接線柱是向上的,也就是“左負、右正”)。
【第四步：填充吸音棉。填充比率為: 30%】
【第五步：焊接內部連線，安裝揚聲器】
a、焊接極性必須正確。一般地喇叭單元的接線端子有正( + )、負( - )標識或有粗細分(粗端加紅點色為正極、細端無點色為負級)。
b、安裝揚聲器須加緩沖墊且須擺平壓緊，以防空氣泄漏。
c、安裝時中高音面板應與音箱外表面處于同一水平面，這樣可獲得平直的中高頻聲壓曲線。
【第六步：安裝倒相管、標牌等】
1、按照給出尺寸截取倒相管。注意：倒向管長度為: 140mm。 長度為參考值，根據實際聽音狀況和習慣可再微調。
調校的方法有兩種：a、調節倒相管，您可以加長或減短倒相管的長度來調節低頻的量感，一般地導相管稍長低頻稍為深沉，短一點較為有力。
b、您還可以通過調整吸音棉的多少來調節低頻的份量。一般地，惠威產品的設計思路是多一點低頻，如您中意純音色的音樂，可多加吸音棉，以降低低頻。
2、安裝倒相管時需在倒相管接觸箱板的位置打上密封膠。
3、貼標牌
a、標牌為粘貼型設計，撕開表面保護膜即可，不要碰上灰塵以免粘貼不牢。
b、標牌可直接安裝于面網上。
c、選取面網底部正中位置粘貼，確保美觀。
