產品說明 |
||
|
PR系列是惠威集團新推出的多功能系列專業揚聲器系統，對稱式箱體設計采用優質的板材制作而成，外涂高強度耐磨黑色點漆，使系統在搬運或安裝過程中得到有效的保護。采用優質惠威電聲器件和時尚箱體外型，聲音通透，動態強大，專利的“X” 造型模壓鋼質網，可以有效的保護單元，抑制系統大功率下的有害振動。全系列吊掛音箱均標配M8吊點和支撐底座，搭配PR3M、PR5M返送音箱，可使系統安裝更顯多樣化，便于工程安裝及適應各種不同的用途，同時也能有效的抑制系統的聲衍射。此系統設計用于娛樂場所。 |
||
|
技術參數 |
||
|
型號 |
PR1 |
PR1+ |
|
頻率范圍 |
70Hz-25KHz |
65Hz-25KHz |
|
額定功率 |
100W |
150W |
|
靈敏度 |
92dB |
94dB |
|
最大聲壓級(峰值） |
118dB |
122dB |
|
額定阻抗 |
8Ω |
8Ω |
|
低音單元 |
1x6.5"(25mm音圈) |
1x8"(35mm音圈) |
|
高音單元 |
1x25mm壓縮驅動器 |
1x25mm壓縮驅動器 |
|
輸入連接 |
NL4(1+,1-) |
NL4(1+,1-) |
|
覆蓋角度H×V |
120度×60度 |
120度×60度 |
|
箱體表面 |
環保耐磨黑色點漆 |
環保耐磨黑色點漆 |
|
安裝 |
M8吊裝點、支撐座 |
M8吊裝點、支撐座 |
|
尺寸(mm)(寬*高*深) |
215×380×240 |
240×415×260 |
|
凈重(±10%) |
7.25Kg |
8.25Kg |
|
型號 |
PR2 |
PR3 |
PR5 |
PR52 |
|
頻率范圍 |
60Hz-20KHz |
55Hz-22KHz |
50Hz-22KHz |
35Hz-21KHz |
|
額定功率 |
250W |
300W |
400W |
900W |
|
靈敏度 |
96dB |
97dB |
99dB |
102dB |
|
最大聲壓級(峰值) |
126dB |
128dB |
131dB |
138dB |
|
額定阻抗 |
8Ω |
8Ω |
8Ω |
4Ω |
|
低音單元 |
1*10"(65mm音圈) |
1*12"(65mm音圈) |
1*15*(75mm音圈) |
2*15*(75mm音圈) |
|
高音單元 |
1*34mm壓縮驅動器 |
1*44mm壓縮驅動器 |
1*44mm壓縮驅動器 |
1*75mm壓縮驅動器 |
|
輸入連接 |
NL4(1+,1-) |
NL4(1+,1-) |
NL4(1+,1) |
NL4(1+,1-) |
|
覆蓋角度HXV |
120度×60度 |
120度×60度 |
90度×50度 |
100度×50度 |
|
箱體表面 |
環保耐磨黑色點漆 |
環保耐磨黑色點漆 |
環保耐磨黑色點漆 |
環保耐磨黑色點漆 |
|
安裝 |
M8吊裝點、支撐座 |
M8吊裝點、支撐座 |
M8吊裝點、支撐座 |
M8吊裝點 |
|
尺寸(mm)(寬*高*深) |
300X500X320 |
345X580X375 |
430X690X450 |
466X1250X465 |
|
凈重(±10%) |
16Kg |
21Kg |
31Kg |
59Kg |
|
型號 |
PR3M |
PR5M |
|
頻率范圍 |
55Hz-22KHz |
50Hz-22KHz |
|
額定功率 |
300W |
400W |
|
靈敏度 |
97dB |
99dB |
|
最大聲壓級(峰值) |
128dB |
131dB |
|
額定阻抗 |
8Ω |
8Ω |
|
低音單元 |
1*12"(65mm音圈) |
1*15"(75mm音圈) |
|
高音單元 |
1*44mm壓縮驅動器 |
1*44mm壓縮驅動器 |
|
輸入連接 |
NL4(1+,1-) |
NL4(1+,1-) |
|
覆蓋角度HXV |
120度×60度 |
90度X50度 |
|
箱體表面 |
環保耐磨黑色點漆 |
環保耐磨黑色點漆 |
|
安裝 |
M8吊裝點 |
M8吊裝點 |
|
尺寸(mm)(寬*高*深) |
580X403X496 |
650X445X499 |
|
凈重(±10%) |
22Kg |
28Kg |
|

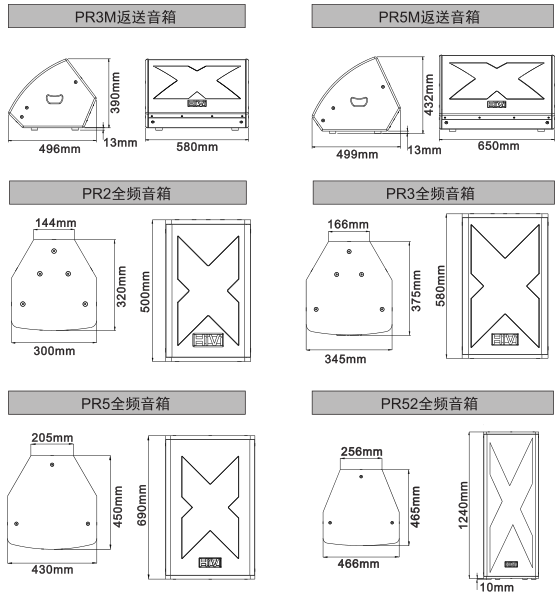

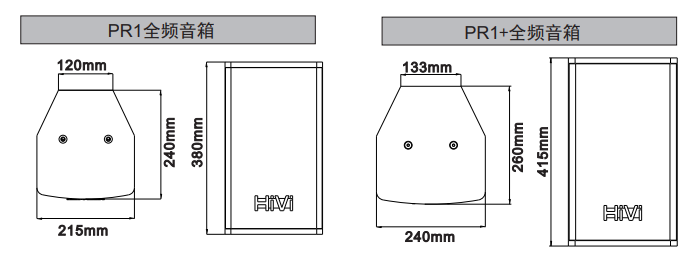

尺寸與結構圖 |
||
|
|
||
|

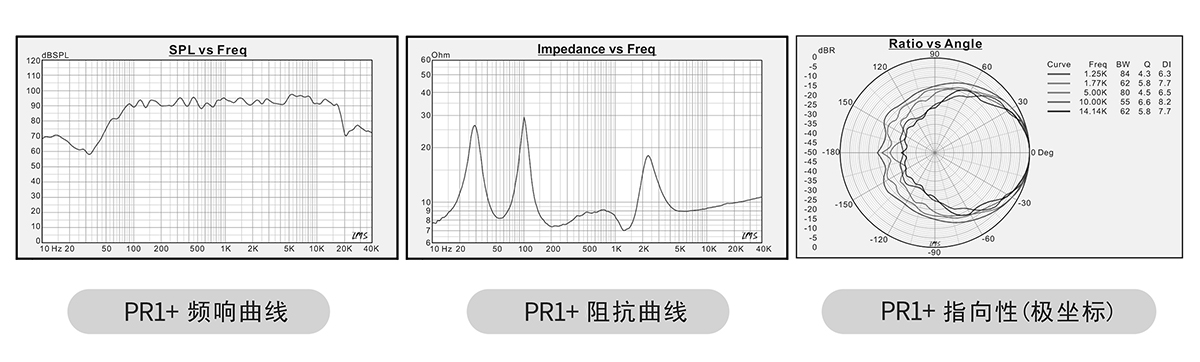

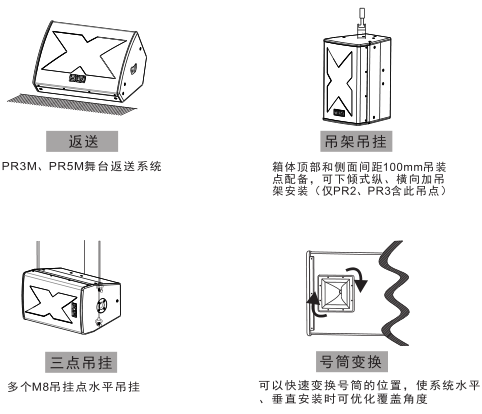

曲線圖及安裝示意圖 |
||
|
|
||
| 型號 | PR1 | PR1+ |
| 頻率范圍 | 70Hz-25KHz | 65Hz-25KHz |
| 額定功率 | 100W | 150W |
| 靈敏度 | 92dB | 94dB |
| 最大聲壓級(峰值） | 118dB | 122dB |
| 額定阻抗 | 8Ω | 8Ω |
| 低音單元 | 1x6.5"(25mm音圈) | 1x8"(35mm音圈) |
| 高音單元 | 1x25mm壓縮驅動器 | 1x25mm壓縮驅動器 |
| 輸入連接 | NL4(1+,1-) | NL4(1+,1-) |
| 覆蓋角度H×V | 120度×60度 | 120度×60度 |
| 箱體表面 | 環保耐磨黑色點漆 | 環保耐磨黑色點漆 |
| 安裝 | M8吊裝點、支撐座 | M8吊裝點、支撐座 |
| 尺寸(mm)(寬*高*深) | 215×380×240 | 240×415×260 |
| 凈重(±10%) | 7.25Kg | 8.25Kg |
| 型號 | PR2 | PR3 | PR5 | PR52 |
| 頻率范圍 | 60Hz-20KHz | 55Hz-22KHz | 50Hz-22KHz | 35Hz-21KHz |
| 額定功率 | 250W | 300W | 400W | 900W |
| 靈敏度 | 96dB | 97dB | 99dB | 102dB |
| 最大聲壓級(峰值) | 126dB | 128dB | 131dB | 138dB |
| 額定阻抗 | 8Ω | 8Ω | 8Ω | 4Ω |
| 低音單元 | 1*10"(65mm音圈) | 1*12"(65mm音圈) | 1*15*(75mm音圈) | 2*15*(75mm音圈) |
| 高音單元 | 1*34mm壓縮驅動器 | 1*44mm壓縮驅動器 | 1*44mm壓縮驅動器 | 1*75mm壓縮驅動器 |
| 輸入連接 | NL4(1+,1-) | NL4(1+,1-) | NL4(1+,1) | NL4(1+,1-) |
| 覆蓋角度HXV | 120度X60度 | 120度X60度 | 90度×50度 | 100度×50度 |
| 箱體表面 | 環保耐磨黑色點漆 | 環保耐磨黑色點漆 | 環保耐磨黑色點漆 | 環保耐磨黑色點漆 |
| 安裝 | M8吊裝點、支撐座 | M8吊裝點、支撐座 | M8吊裝點、支撐座 | M8吊裝點 |
| 尺寸(mm)(寬*高*深) | 300X500X320 | 345X580X375 | 430X690X450 | 466X1250X465 |
| 凈重(±10%) | 16Kg | 21Kg | 31Kg | 59Kg |
| 型號 | PR3M | PR5M |
| 頻率范圍 | 55Hz-22KHz | 50Hz-22KHz |
| 額定功率 | 300W | 400W |
| 靈敏度 | 97dB | 99dB |
| 最大聲壓級(峰值) | 128dB | 131dB |
| 額定阻抗 | 8Ω | 8Ω |
| 低音單元 | 1*12"(65mm音圈) | 1*15"(75mm音圈) |
| 高音單元 | 1*44mm壓縮驅動器 | 1*44mm壓縮驅動器 |
| 輸入連接 | NL4(1+,1-) | NL4(1+,1-) |
| 覆蓋角度HXV | 120度X60度 | 90度X50度 |
| 箱體表面 | 環保耐磨黑色點漆 | 環保耐磨黑色點漆 |
| 安裝 | M8吊裝點 | M8吊裝點 |
| 尺寸(mm)(寬*高*深) | 580X403X496 | 650X445X499 |
| 凈重(±10%) | 22Kg | 28Kg |
