C8(低音)

DM-7500(中音)

Q4B(高音)



套件特點:

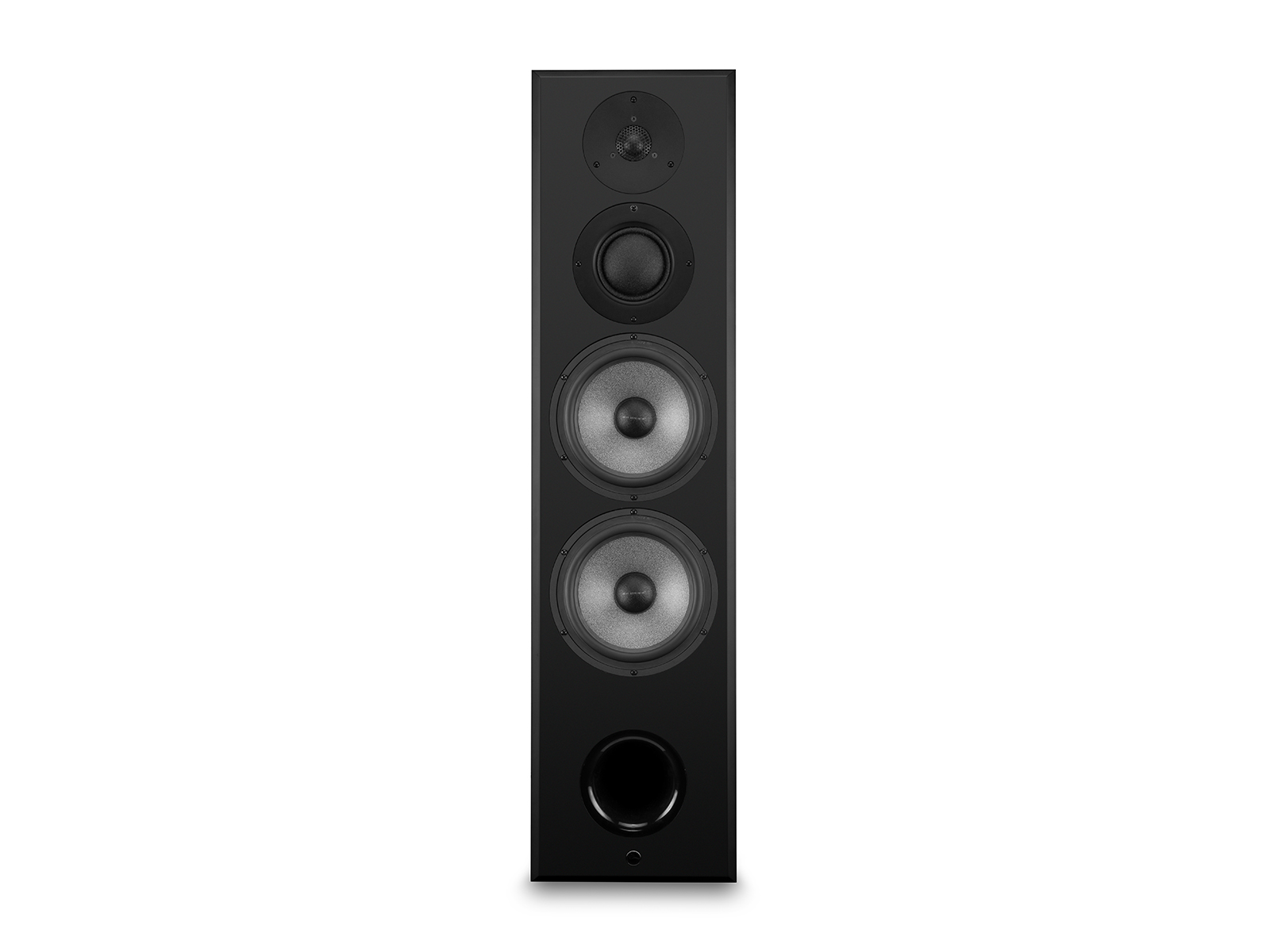

● DIY C6.1書架箱采用三路四階倒相式音箱系統,外觀精致美觀,制作簡便。

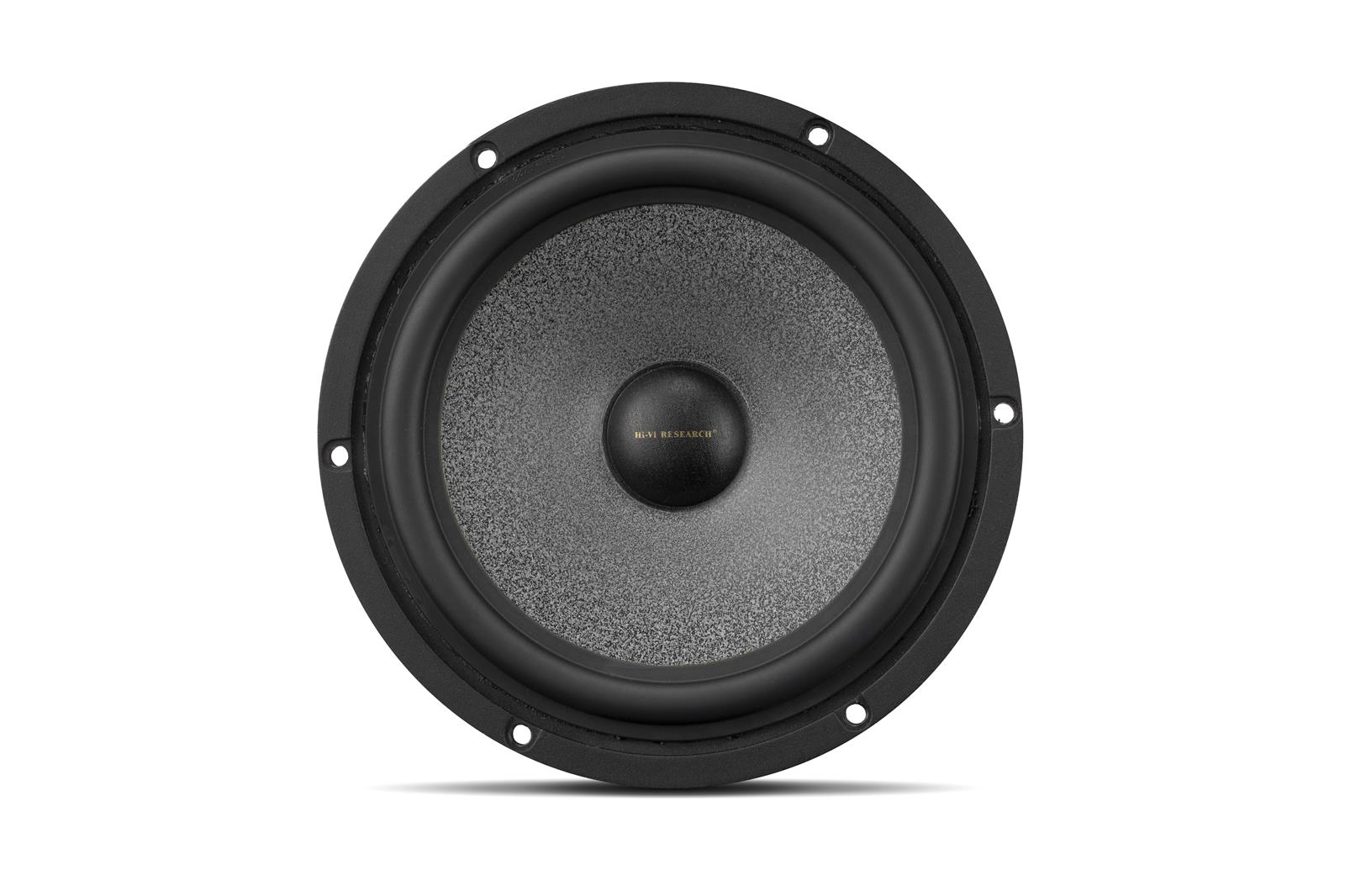

● 低音喇叭采用惠威高品質的C8單元揚聲器。單元采用碳纖維、防彈纖維等多種優良聲學材料復合制作的振膜,超輕的纖維材料應用于擴展振膜的性能,獲得更寬廣平坦的頻率響應曲線。優化Small/Thiele參數設計大幅度提高了單元的低頻聲壓輸出,同時降低了在大聲壓下的失真度,為低音單元高保真重放音樂的大動態低頻提供了堅實的保證。
● 中音采用天然纖維編織特殊阻尼涂敷球頂振膜,音質自然、準確、通透,大功率75mm耐高溫CCAW線配合耐高溫鋁音圈骨架,具備較大功率承受能力,新型低失真導相諧振式結構設計,降低單元諧振峰的Q值,減少失真,使低頻響應得到最大的擴展,涵蓋完整中頻段來表現人聲、弦樂器的基音,可大幅提升人聲及樂器的表現力及質感。
● 高音采用經典的28mm德國軟球頂音膜,特殊配方的阻尼膠凃層,耐高溫鋁合金骨架配以CCAW線材,配合Ferrosound液磁冷卻,為懸浮其中的音圈提供線性動力和有效散熱,使其還原的音色更為細膩通透。
● 箱體采用倒相式設計,低頻更為突出。

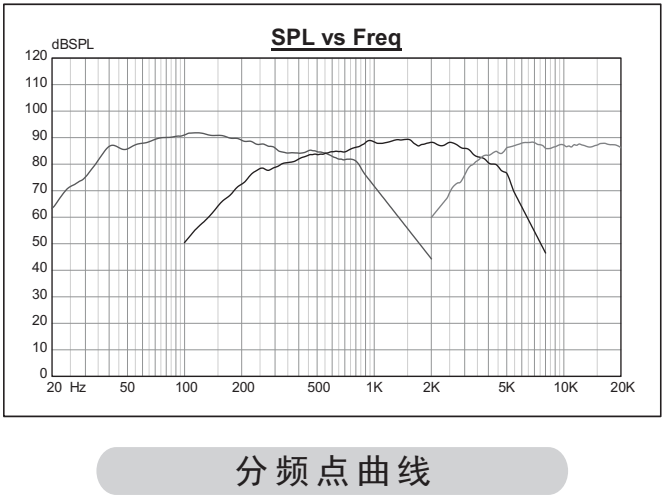

● 精密分頻器設計,音像聚焦準確,電路板采用高檔元器件,失真小。平整的頻率響應曲線,聲音表現超凡脫俗,平衡性很好。
● 秉承惠威一貫堅持的參數優化設計,充分表現精確的結像力、寬闊的音域以及驚人的動態。

套件清單:
低音單元: C8 4PCS
高音單元: Q4B 2PCS
音箱面網插件: 8 套
音箱標牌: 2PCS
倒相管: 2PCS
分頻器: 2PCS
套件說明書: 1PCS
保修卡: 1PCS
中音單元:DM-7500 2PCS
螺釘: 54PCS
音箱內部連接大電流喇叭線: 1條
接線盒: 2PCS
吸音棉: 1塊
緩沖墊: 8PCS
合格證: 1PCS




組裝工具要求:
手持電鉆、3mm鉆頭、40-60W電烙鐵、內六方扳手、十字螺絲刀,密封膠水。


套件組裝要點:
第一步:箱體制作

請嚴格按照圖紙給出尺寸進行加工。



注意:
如套件中給出的圖紙與廣告上刊登的圖紙有差異,請以套件中的圖紙為準;

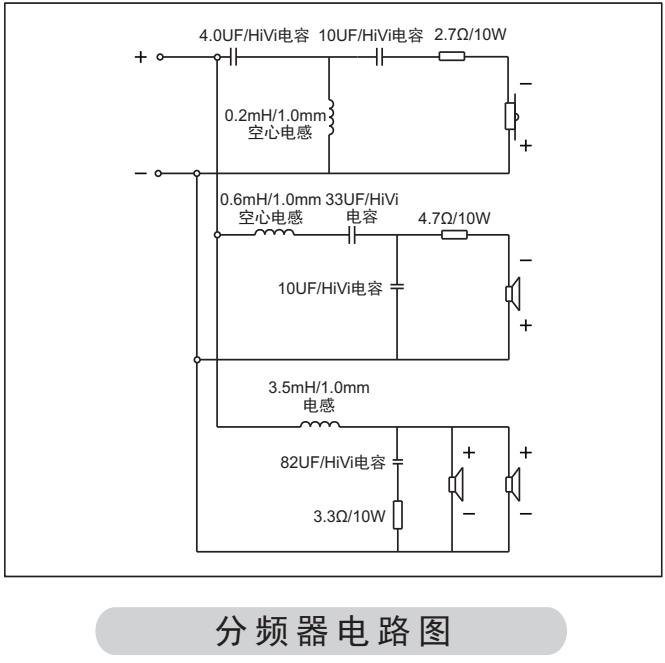

第二步:安裝分頻器
注意:
1、對比相應長度截取箱內發燒線、焊接分頻器連線;
2、焊接極性必須正確;
(一般的發燒線紅色線或有字為正極,銀白色線或無字為負極。)
3、安裝分頻器于對應單元開孔正對的后箱板(或側面板上),注意加方形緩沖墊。

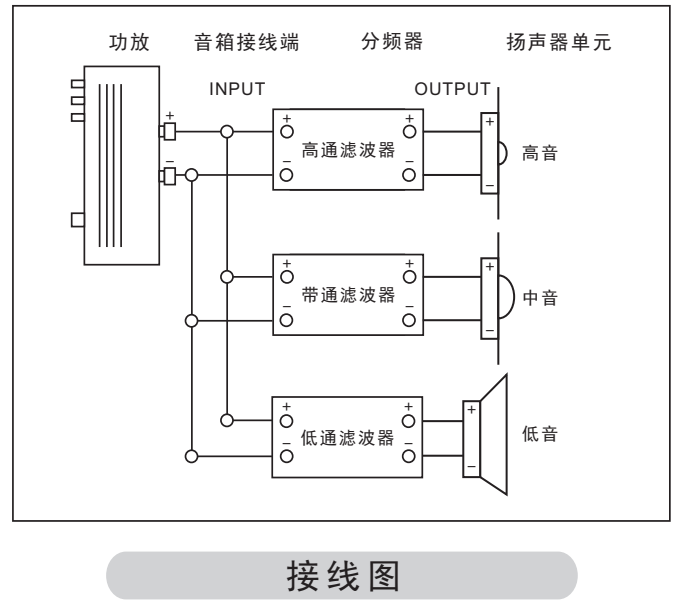

第三步:安裝接線盒
a、取出接線盒,翻轉到接線盒背面可以看到有四個接線焊片,有“+、-”字樣標示, 分上下兩組。
b、把高音分頻器輸入端的“正、負”極發燒線從箱體接線盒開孔處穿出箱板,分別 焊接在接線盒其中一組的“+、-”焊片上。
c、把低音分頻器輸入端的“正、負”極發燒線從箱體接線盒開孔處穿出箱板,分別 焊接在接線盒另一組的“+、-”焊片上。
d、確認線頭、焊片之間沒有短路或虛焊現象,再用螺絲把接線盒(密封墊)緊固在箱 體上。(注意接線柱是向上的,也就是“左負、右正”。)注:高低音設計為一組輸入,接線盒上下端子有連接片連接,故輸入線可以焊接在上 下其中一組焊片上。
第四步:填充吸音棉。填充比率為:30%。
第五步:焊接內部連線,安裝揚聲器。
注意:
a、焊接極性必須正確。一般地喇叭單元的接線端子有正(+)、負(-)標識或有粗細之 分。(粗端加紅色為正極、細端無色為負極。)
b、安裝揚聲器須加緩沖墊且須擺平壓緊,以防空氣泄漏。
c、安裝時中高音面板應與音箱外表面處于同一水平面,這樣可獲得平直的中高頻聲 壓曲線。
