HCS4000全數字網絡會議系統

1. 系統支持6人同時發言；
2. 系統遵循HCCP協議和HCAP協議；
3. 系統支持3+1/7+1/11+1/15+1/31+1同傳；
4. 系統支持聯網在線升級主機軟件和會議單元控制軟件；
5. 采用以太網總線，會議控制數字化、會議音頻數字化、數據傳輸數字化和網絡化；
6. 系統缺省帶載容量80臺。通過HUB擴展，可以實現系統帶載容量65535臺；
7. 系統支持“手拉手”、星性、樹形、T型等網絡拓撲結構，不支持環狀網絡拓撲結構；
8. 系統具有發言、申請發言功能，支持：LIMIT限制人數模式、APPLY申請模式、FIFO先進先出模式、PTT按住發言模式；
9. 系統會議簽到功能，支持：按鍵簽到、IC卡插卡不對號簽到、IC卡插卡對號簽到；
10. 系統具有IC身份卡，IC身份卡具有會議密碼和ID號，杜絕非法與會；
11. 系統結合會議管理軟件，具有后臺補報、消報功能；
12. 系統具有表決功能，脫機狀態下具有3鍵表決；在聯機狀態結合會議管理軟件，具有3鍵表決，4鍵評議評分、5鍵選舉評議評分、多選一、M選N等功能；
13. 系統自帶4入2出標清攝像跟蹤矩陣，分別實現會議全景跟蹤和會議發言跟蹤功能；可以通過RS485控制口，擴展高清攝像跟蹤，滿足不同會議攝像跟蹤場合；
14. 系統具有單元ID編址功能，支持全新編址、連續編址、單編址；脫機也可以通過主機對終端進行ID編址；
15. 系統中主機和會議終端自帶256*64點陣LCD，顯示各種工作參數和狀態；會議單元可以在線顯示統計和表決結果；系統支持簡體中文、繁體中文、英文顯示；
16. 系統具有5段數字EQ\AGC\PGA設置功能，可以對每路發言進行獨立EQ\AGC\PGA設置，會議單元可以對自身喇叭的EQ\AGC\PGA獨立設置；

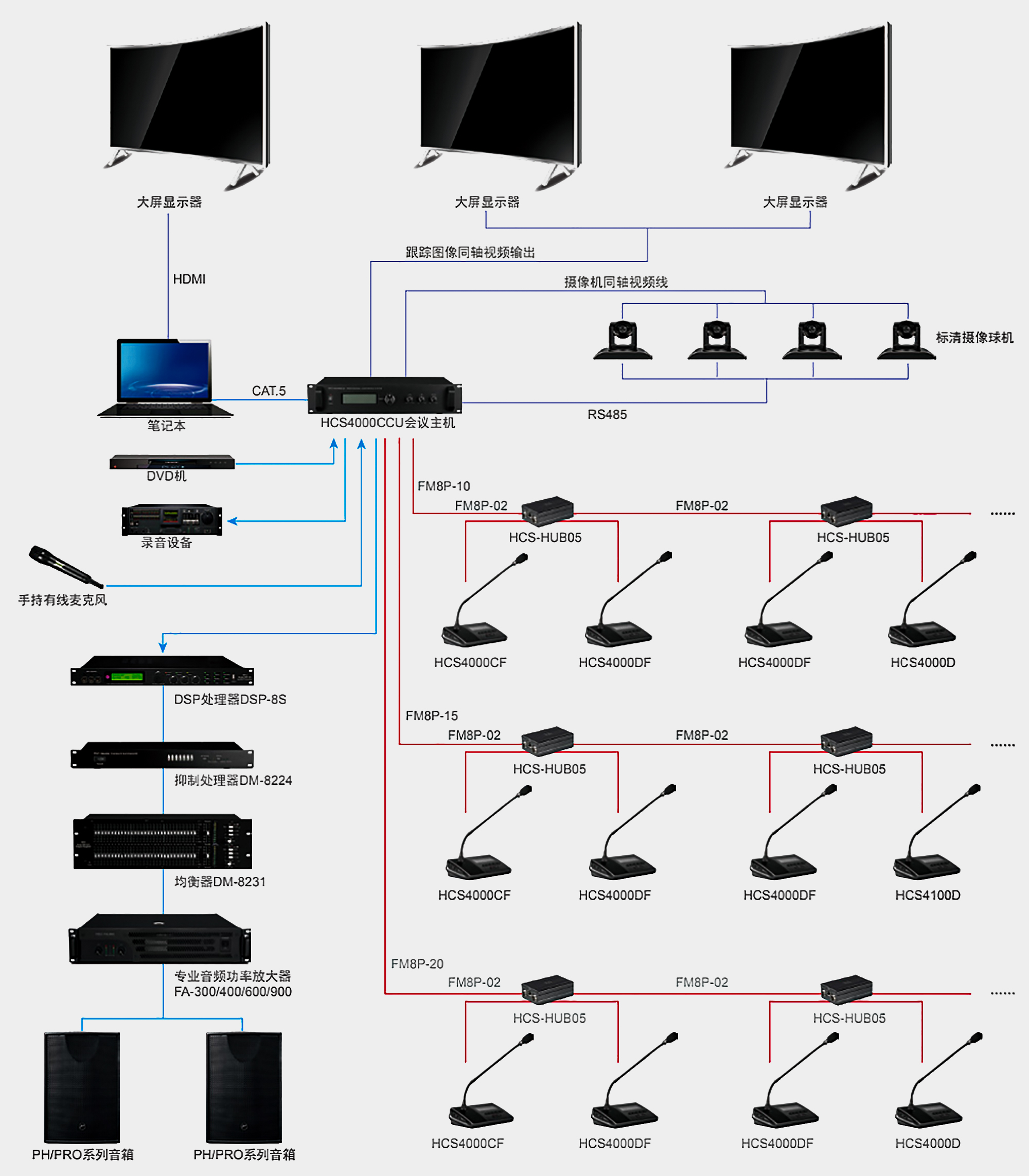

·系統聯接圖

| HCS4000CCU 全數字會議系統主機

HCS4000CCU全數字會議主機基于模塊化設計，包括音頻模塊、網絡模塊、報警處理模塊、終端連接模塊、攝像跟蹤模塊及擴展模塊組成，可根據會場需求配置相應功能的模塊，同時可擴展相應功能，提供智能解決方案功能。

· 產品特色

1．支持單元即插即用，隨時增加會議單元與會，會議管理簡潔高效；
2．支持單元熱插拔，不影響在線會議單元，有效保障會議正常進行；
3．單元鏈路節點記憶，單元掉電在原鏈路節點重新上電可以繼續工作；
4．集中供電和分布供電的新特性，滿足不同工程施工和布線的需要，為工程提供靈活多樣的解決方案；
5．具有單獨的會場全景攝像圖像輸出功能，在一般的會議發言攝像跟蹤基礎上，為會議提供更周到、更**的會場攝像跟蹤解決方案。
6．具有主機控制軟件、單元控制軟件在線升級功能，軟件升級與維護無須到現場，也無須對主機和單元拆卸，遠程聯網在線一鍵解決，降低了維護成本，提高客戶滿意度；
7．音頻全部采用16位、48K采樣的PCM無損音頻流，提升了會議擴聲的音質；
8．語音采集、傳輸、解壓全部數字化、網絡化，施工布線無須考慮線材長度對信號傳輸的損耗；
9．采用IEEE1588（PTP）精密時針同步協議，實現語音從采集到回放，系統延時≦5毫秒，完全滿足現場會議混響時間的需要；
10．支持對發言者語音潤色功能，提供5段EQ、120HZ低切、AGC、PGA調整，滿足會議現場擴聲需要；
11．無須管理軟件，主席（具有5個數字按鍵型號）具備發起報到、表決功能，報到和表決結果在線顯示在單元上，滿足一般性質的投票、表決的需要；若要實現攝像跟功能，則需配合惠威會議管理軟件HCMS使用。

· 產品功能

【基本功能】
1. 單臺主機可連接80臺會議終端（含譯員終端），可通過連接電源HUB，可擴充系統容量；
2. 支持混合使用手拉手、星形、樹形、T型網絡拓撲連接，滿足不同會場復雜的布線要求；
3. 系統具有自動修復功能，支持線路的“熱插拔” ；
4. 脫機狀態下，主機具備以下功能：
（1）按鍵報到；
（2）標配攝像跟蹤模塊，具有發言自動攝像跟蹤功能，會場全景攝像預置位；
（3）發言人數限制功能，可以設置同時開啟的終端數量為6個；
（4）可為發言代表設定發言時間限制（1~120分鐘）；
（5）四種發言模式：申請等待模式（APPLY）、限制模式（LIMIT）、先進先出（FIFO）、按住發言模式（PTT）；
（6）可實現多達32 (1+31) 通道的同聲傳譯功能，可與紅外同傳/其他無線同傳/有線同聲傳譯系統進行無縫融合；
（7）表決功能（贊成/反對/棄權）；
5. 連接電腦配合MCMS管理系統軟件使用，具備更多功能：
（1）可集中進行話筒管理；
（2）報到：IC卡插卡報到；
（3）表決：與會人員投“贊成”、“反對”或“棄權”票，計算機自動統計和顯示結果；
a. 單選表決和多選表決功能；
b. 第一次按鍵有效；
c. 表決類型和方法可以設置；
（4）選舉：從多個候選人中選出一個或幾個當選人，具有“等額選舉”、“差額選舉”和“快速選舉”功能；
（5）評議：4鍵評議。對某個工作或某個事項投“滿意（稱職）、基本滿意（基本稱職）、不滿意（不稱職）、棄權”票，軟件自定義評議的方式；
（6）根據用戶選購的HCMS會議管理系統配套軟件模塊，可實現相應的多種會議管理功能；
6. 在主機與PC機聯機工作時，如PC機產生故障，主機仍可獨立對會議進行控制，實現已設置好的會議內容，確保會議繼續進行；

【硬件模塊功能】
1. 音頻模塊
（1）提供1路立體聲音頻線路輸入、1路麥克風輸入，1路平衡音頻輸出、1路立體聲錄音輸出。麥克風輸入接口可直接連接電容麥克風，擴展更靈活。音頻接口均可以調節音量大小；
2.網絡模塊
（1）2個網口；
a. 標注PC的RJ45口，可連接外部無線路由、服務器、PC機等100M/10Mbps網絡設備；
b. 標注ETH的RJ45口，用來實現會議系統內部組網，可連接備份主機、電源HUB、內部無線路由、PC機等100M/10Mbps網絡設備；
3.終端連接模塊
（1）4路會議終端/譯員終端輸出端口，采用專用8芯金屬屏蔽雙絞線傳輸。支持混合使用手拉手、星形、樹形、T型網絡拓撲連接，可滿足不同會場的布線要求，特別是大型會議中心的復雜的布線環境；
4.擴展模塊
（1）具備2個RS-232接口，分別用于連接中控系統及系統診斷
5.攝像跟蹤模塊
（1）具備2個RS-485接口，用于連接遵循SONY\PECO協議的攝像頭控制
（2）具備4路視頻BNC輸入接口，分別用于連接4路模擬攝像頭
（3）具備2路視頻BNC輸出接口，實現2路會議攝像輸出，其中一路可以作為全景，一路作為發言跟蹤

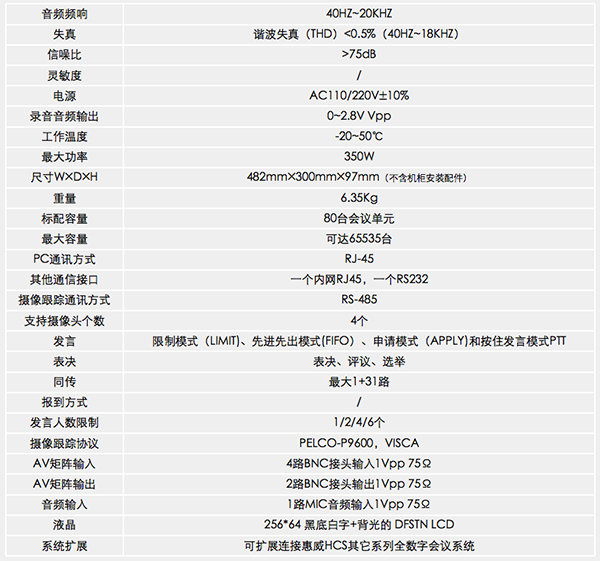

· 技術參數

| HCS4000C 基本討論主席 / HCS4000CF 全功能主席 / HCS4000CV 討論表決主席 / HCS4000CI 討論同傳主席

HCS4000CF：主席可以通過256*64圖形點陣LCD屏操控整個會議，可由主席發起報到、表決、評議、選舉及討論等議題，報到和表決結果可實時在LCD屏上顯示;支持最大32路同聲傳譯，支持服務呼叫功能；同時會議終端通過主機實現控制軟件的在線升級。
HCS4000C：在HCS4000CF全功能主席基礎上取消表決與同傳功能，取消了5個數字按鍵，無服務呼叫功能，外觀與其余功能一致。
HCS4000CV：在HCS4000CF全功能主席基礎上取消同傳功能，外觀與其余功能一致。
HCS4000CI：在HCS4000CF全功能主席基礎上取消表決功能，外觀與其余一致。

· 產品特色

HCS4000C

1. 沉穩大氣的工業設計，科技與藝術的完美結合，充分體現與會者的尊貴與從容
2. 256*64大屏圖形點陣液晶，操作界面支持繁簡中、英兩種顯示語言
3. 主機可以聯網在線升級控制軟件，實現控制軟件在線升級
4. 支持最大32路同聲傳譯
5. 支持多種報到方式
6. 服務呼叫功能
7. 手機干擾敏感度低
8. 高清晰CD音質
9. PGA/AGC/EQ調節功能（選配）
10. 可混合使用手拉手、星形連接
11. 專用8芯接口，支持帶電插拔

· 產品功能

HCS4000C

1. 發言模式：申請等待模式(APPLY) 、限制模式(LIMIT) 、先進先出(FIFO) 、按住發言模式(PTT)，最多可以同時打開6個終端;
2. 具有主席優先鍵功能，可以關閉正在發言的代表終端;
3. 話筒音量調節功能:當與會人員發言，終端可以通過主機調節說話著的聲音音量(高、中、低) ;
4. 報到：支持IC卡插卡對號報到、IC卡插卡不對號報到和按鍵報到，系統自動統計，會議終端顯示報到結果;
5. 表決：與會人員投“贊成”、“反對"或“棄權”票，系統自動統計，會議終端顯示表決結果;
（1）單選表決和多選表決功能
（2）第一次按鍵有效
（3）最后一次按鍵有效
（4）表決類型和方法可以設置
（5）表決結果可選餅圖或文本顯示
6. 支持脫機報到和表決，系統在不連接PC機狀態下，可由主席發起脫機報到、3鍵表決;
7. 選舉：從多個候選人中選出一個或幾個當選人，具有“等額選舉”、“差額選舉”和“快速選舉”功能；
8. 評議： 4鍵評議。對某個工作或某個事項投“滿意(稱職)、基本滿意(基本稱職)、不滿意(不稱職)、棄權”票，軟件自定義評議的方式；
9. 同聲傳譯：最大32路（1路原音+31路譯音）同聲傳譯，同傳通道可通過數字鍵“3”、“4"進行選擇；
10. 4進2出自動攝像跟蹤，支持會場全景預置位和發言跟蹤，支持高清攝像球機；
11. 會議終端有中、英顯示，通過主機進行選擇，其他語種可以定制；
12. 內部服務呼叫功能:服務呼叫(茶水、紙、筆、幫助等）；
13. 會議終端具有設置功能，可設置音量、屏幕亮度等；
14. 會議終端通過主機實現控制軟件在線升級；
15. 主席終端的開啟不受話簡開啟數量的限制(不超過系統最大可發言人數)；
16. 咪桿可插拔；
17. 系統通過電源HUB實現擴容；
18. 系統支持會議終端混合使用手拉手、星形連接；

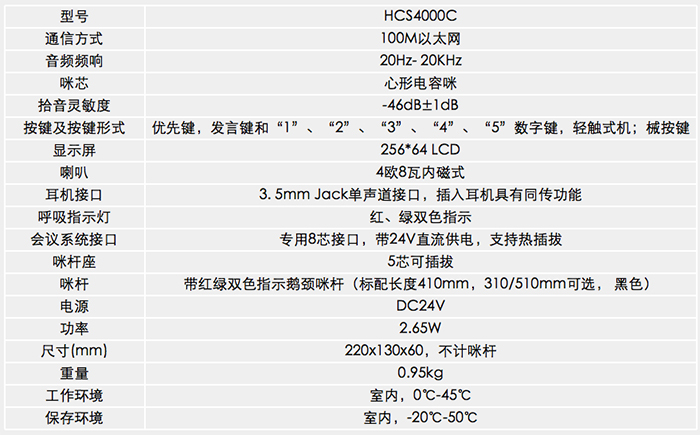

· 技術參數

| HCS4000D 基本討論代表 / HCS4000DF 全功能代表 / HCS4000DV 討論表決代表 / HCS4000DI 討論同傳代表

HCS4000DF：發言表決單元可以通過256*64圖形點陣LCD屏操控整個會議，響應系統報到、表決、評議、選舉及討論等議題，報到和表決結果可實時在LCD屏上顯示；支持服務呼叫功能；同時會議終端通過主機實現控制軟件的在線升級。
HCS4000D：在HCS4000DF全功能代表基礎上取消表決與同傳功能，取消了5個數字按鍵，無服務呼叫功能，外觀與其余功能一致。
HCS4000DV：在HCS4000DF全功能代表基礎上取消同傳功能，外觀與其余功能一致。
HCS4000DI：在HCS4000DF全功能代表基礎上取消表決功能，外觀與其余一致。

· 產品特色

HCS4000D
