E8（低音）
DM-7500（中音）
Q4B（高音）
套件特點：

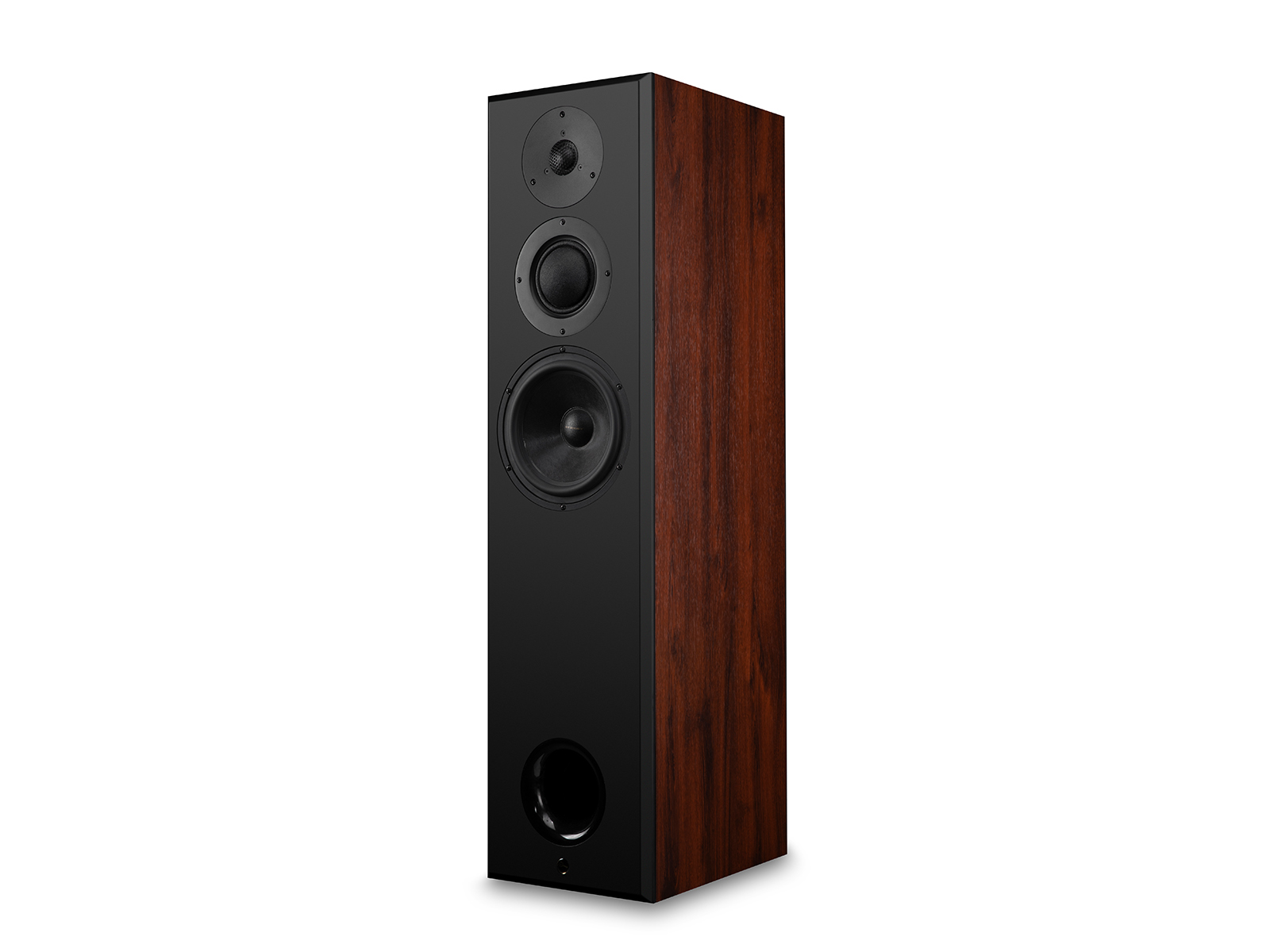

● DIY E5.1書架箱采用三路四階倒相式音箱系統，外觀精致美觀，制作簡便。
● 低音喇叭采用惠威高品質的E8單元揚聲器 。單元采用碳 纖維、防彈纖維等多種優良聲學材料復合制作的振膜，超輕的纖維材料應用于擴展振膜的性能，獲得更寬廣平坦的頻率響應曲線。優化Small/Thiele參數設計大幅度提高了單元的低頻聲壓輸出，同時降低了在大聲壓下的失真度，為低音單元高保真重放音樂的大動態低頻提供了堅實的保證。
● 中音采用天然纖維編織特殊阻尼涂敷球頂振膜，音質自然、準確、通透，大功率75mm耐高溫CCAW線配合耐高溫鋁音圈骨架，具備較大功率承受能力，新型低失真導相諧振式結構設計，降低單元諧振峰的Q值，減少失真，使低頻響應得到最大的擴展，涵蓋完整中頻段來表現人聲、弦樂器的基音，可大幅提升人聲及樂器的表現力及質感。
● 高音采用經典的28mm德國軟球頂音膜，特殊配方的阻尼膠凃層，耐高溫鋁合金骨架配以CCAW線材，配合Ferrosound液磁冷卻，為懸浮其中的音圈提供線性動力和有效散熱，使其還原的音色更為細膩通透。
● 箱體采用倒相式設計，低頻更為突出。
● 精密分頻器設計，音像聚焦準確，電路板采用高檔元器件，失真小。平整的頻率響應曲線，聲音表現超凡脫俗，平衡性很好。
● 秉承惠威一貫堅持的參數優化設計，充分表現精確的結像力、寬闊的音域以及驚人的動態。
套件清單：
低音單元: E8 2PCS
高音單元: Q4B 2PCS
中音單元：DM-7500 2PCS
音箱面網插件: 8 套
音箱標牌: 2PCS
倒相管: 2PCS
分頻器: 2PCS
套件說明書: 1PCS
保修卡: 1PCS
螺釘: 42PCS
音箱內部連接大電流喇叭線: 1條
接線盒: 2PCS
吸音棉: 1塊
緩沖墊: 8PCS
合格證: 1PCS
套件曲線圖：
套件參數：
頻率范圍： 30 -20Hz KHz
功率范圍： 10-180W
外尺寸(寬X深X高)：262.7x335.3x1039.6mm
阻抗： 4Ω
靈敏度： 88dB/1m/1W
組裝工具要求：
手持電鉆、3mm鉆頭、40-60W電烙鐵、內六方扳手、十字螺絲刀，密封膠水。
套件組裝要點：
第一步：箱體制作
請嚴格按照圖紙給出尺寸進行加工。
注意：
如套件中給出的圖紙與廣告上刊登的圖紙有差異，請以套件中的圖紙為準；
第二步：安裝分頻器
注意：
1、對比相應長度截取箱內發燒線、焊接分頻器連線；
2、焊接極性必須正確；
(一般的發燒線紅色線或有字為正極，銀白色線或無字為負極。)
3、安裝分頻器于對應單元開孔正對的后箱板(或側面板上)，注意加方形緩沖墊。
第三步：安裝接線盒
a、取出接線盒，翻轉到接線盒背面可以看到有四個接線焊片，有“+、-”字樣標示，分上下兩組。
b、把高音分頻器輸入端的“正、負”極發燒線從箱體接線盒開孔處穿出箱板，分別焊接在接線盒其中一組的“+、-”焊片上。
c、把低音分頻器輸入端的“正、負”極發燒線從箱體接線盒開孔處穿出箱板，分別焊接在接線盒另一組的“+、-”焊片上。
d、確認線頭、焊片之間沒有短路或虛焊現象，再用螺絲把接線盒(密封墊)緊固在箱體上。(注意接線柱是向上的，也就是“左負、右正”。)
注：高低音設計為一組輸入，接線盒上下端子有連接片連接，故輸入線可以焊接在上下其中一組焊片上。
第四步：填充吸音棉。填充比率為：30%。
第五步：焊接內部連線，安裝揚聲器。
注意：
a、焊接極性必須正確。一般地喇叭單元的接線端子有正(+)、負(-)標識或有粗細之分。(粗端加紅色為正極、細端無色為負極。)
b、安裝揚聲器須加緩沖墊且須擺平壓緊，以防空氣泄漏。
c、安裝時中高音面板應與音箱外表面處于同一水平面，這樣可獲得平直的中高頻聲壓曲線。
